Existen muchos de tipos de mecanismos de relojería. En las siguientes imágenes pueden verse algunos. Mecanismos a resortes, a pesas, con escapes de todo tipo, con sonería por rastrillo o por rueda contadera, … De los siglos XVIII, XIX, XX …
Habitualmente no vemos lo que hay en el interior del reloj: su mecanismo; muchas veces es tan interesante como la caja y demás elementos externos.
Izquierda: Mecanismo de un regulador vienés sin sonería
Tabla de contenidos
Mecanismos de péndolas francesas (“Pendules françaises”)

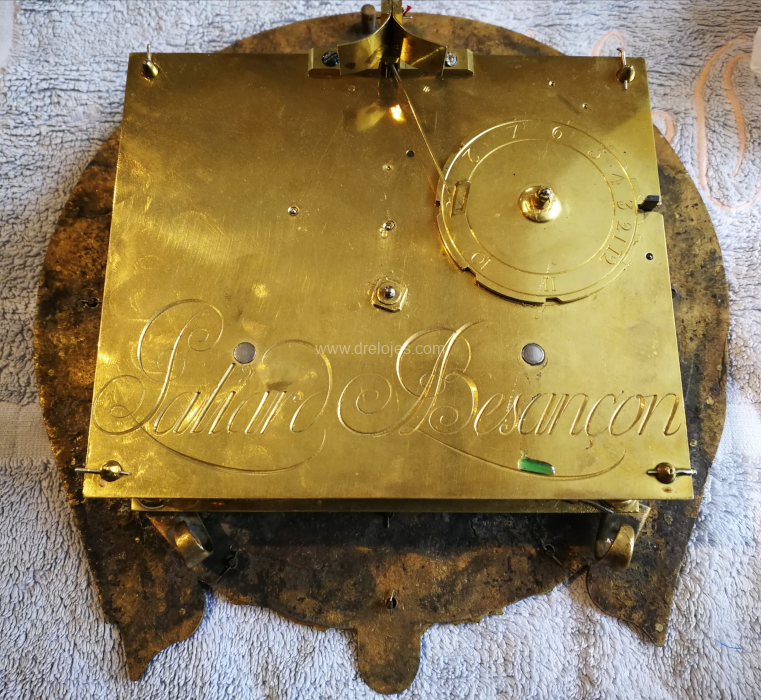

Mecanismo de una péndola francesa del siglo XVIII. Firmado “Paliard Besançon“. Movimiento a resortes. Escape de paletas sobre rueda catalina. Regulación por péndulo. Suspensión de hilo entre dos láminas con forma de cicloide. Sonería de horas y medias por chaperón sobre campana.

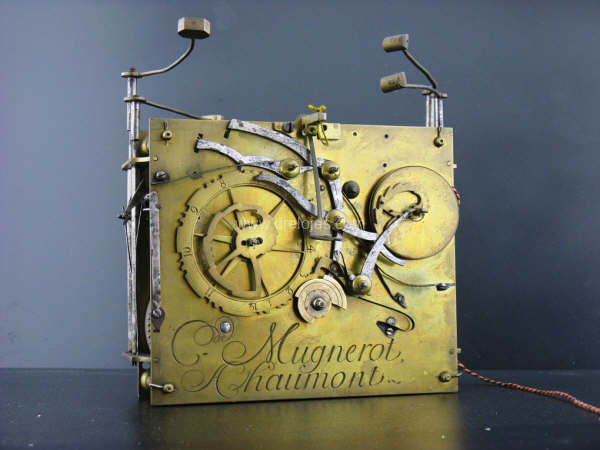

Mecanismo firmado en la platina trasera: C Mugnerot, À Chaumont.
Chaumont es un municipio del este de Francia. El mecanismo corresponde a una péndola, probablemente del siglo XVIII. Por el tipo de máquina, diríase que es de un reloj suizo, aunque el nombre de la localidad grabada en la platina es francesa.
Mecanismos París

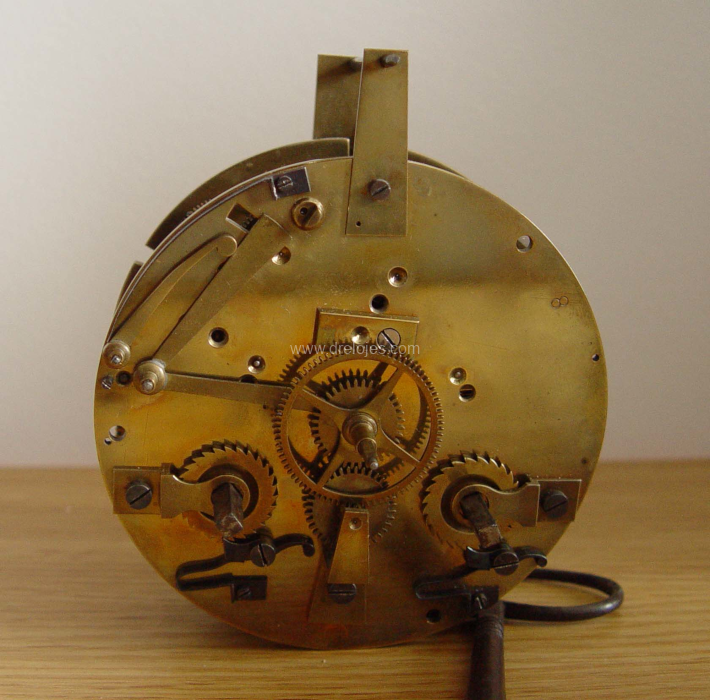

Mecanismo de un reloj francés del siglo XIX con platinas redondas. Reloj París. Escape de áncora regulado por péndulo. Suspensión del péndulo metálica bilámina con regulación tipo Brocot. Sonería de horas y medias por rastrillo y caracol sobre campana.
Mecanismo de un reloj francés del siglo XIX con platinas redondas. Reloj París. Escape de áncora regulado por péndulo. Suspensión de hilo. Sonería de horas y medias por rastrillo y caracol sobre campana.
Mecanismos de “Bracket clocks”

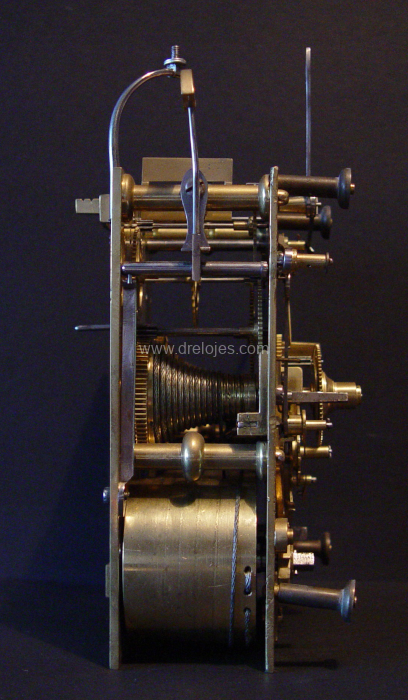

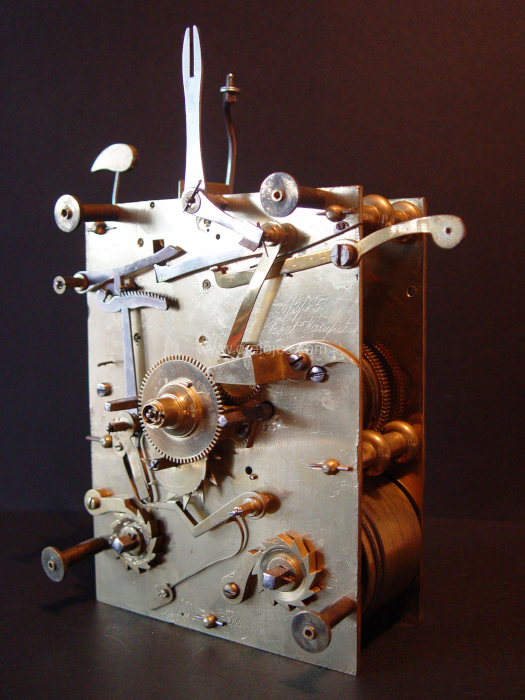

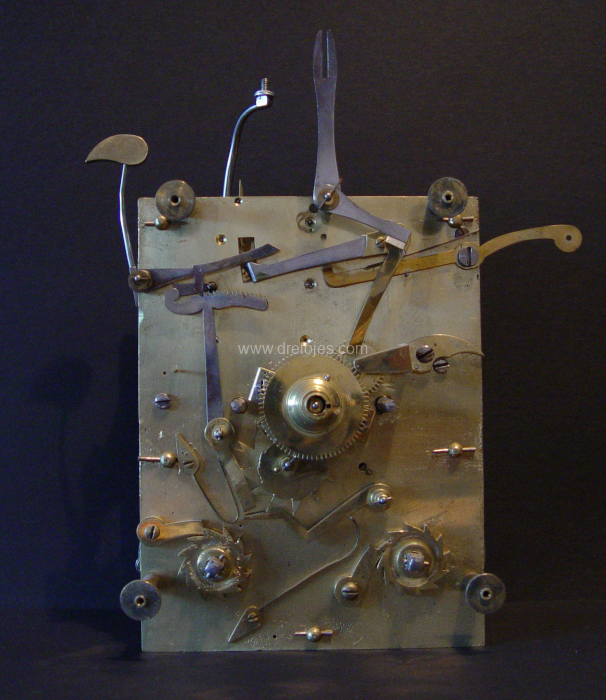

Mecanismo de un “bracket inglés” del siglo XIX. Escape de áncora regulado por péndulo. Doble fusee para la sonería y el movimiento. Sonería por rastrillo y caracol sobre campana. Sonería al paso y a demanda. Sistema de conexión y desconexión de la sonería desde la parte superior de la esfera, mediante una saeta ajustable a las posiciones “strike” y “silent”.
Mecanismos de relojes de la Selva Negra

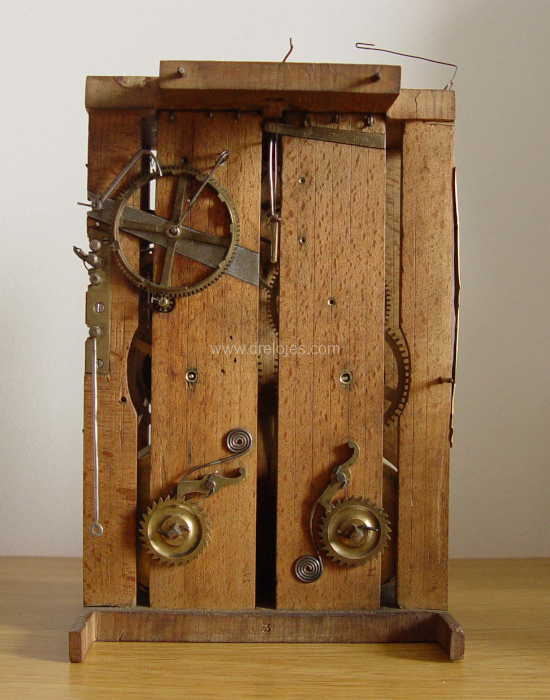

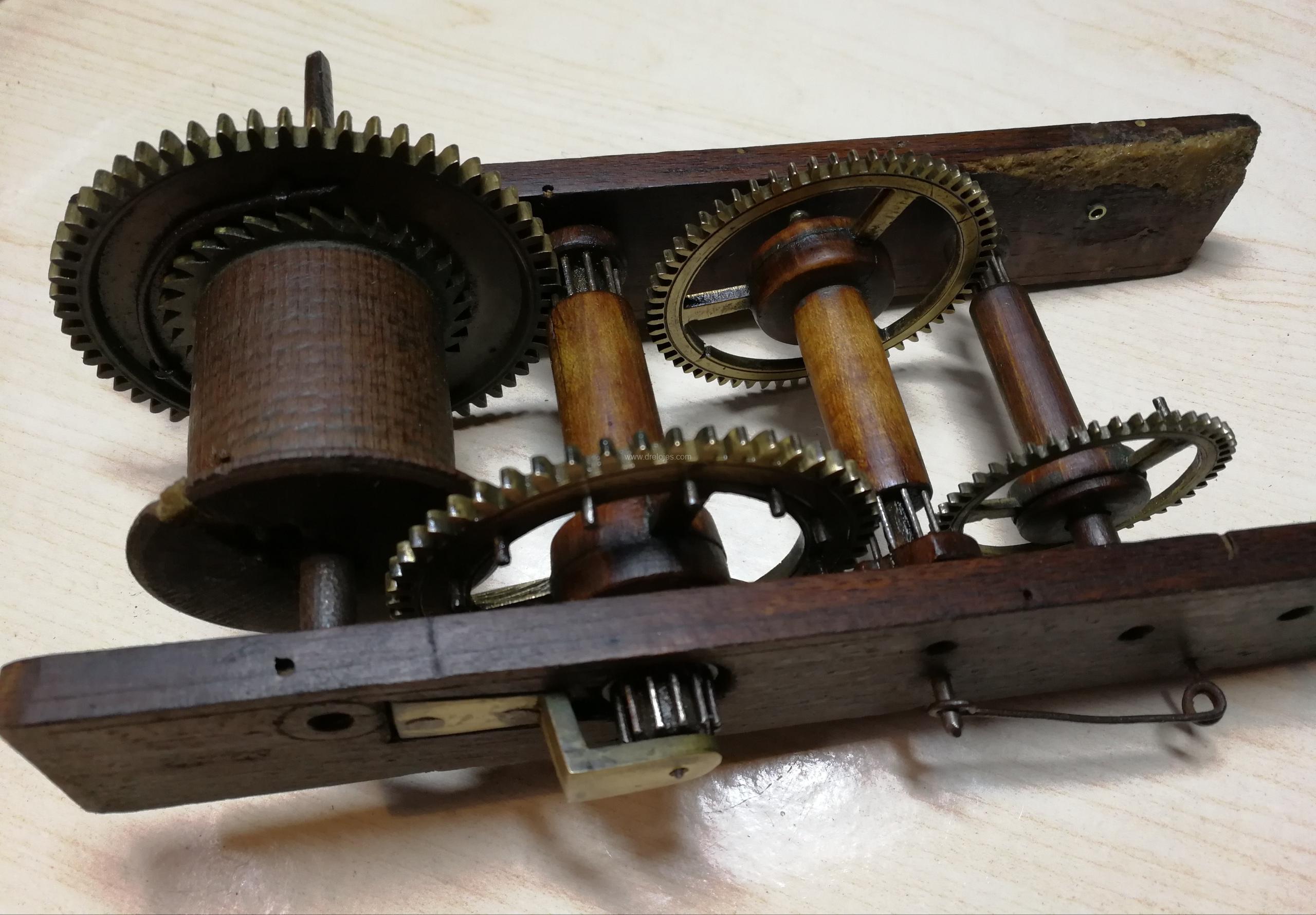

Mecanismo de un reloj de la Selva Negra. Estructura ejes de los elementos del rodaje de madera. Ruedas dentadas de latón. Movimiento de 8 días cuerda a pesas. Escape de áncora regulado por péndulo. Suspensión tipo “Selva Negra”. Sonería de horas y medias por rueda contadera. Mediados del siglo XIX.
Mecanismo de un reloj de la Selva Negra a pesas. Ruedas dentadas de latón, ejes de madera. Tren de engranajes del movimiento delante del de la sonería. Escape de áncora regulado por péndulo. Suspensión tipo Selva Negra. Sonería de horas y medias por rueda contadera sobre campana. Cerca de 1820.

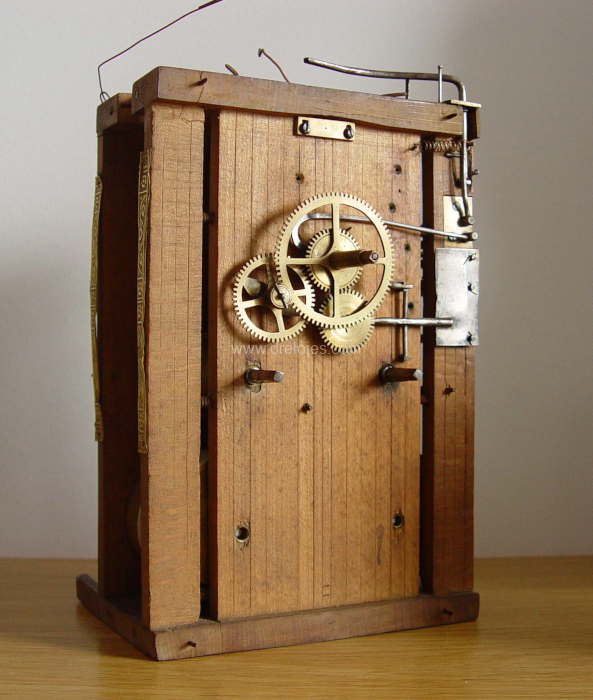

Mecanismo de un reloj de cuco y codorniz con dos trenes de engranajes. Originario de la Selva Negra. Platinas de madera, doble fusee. Escape de áncora regulado por péndulo. Suspensión del péndulo metálica de lámina. Sonería de cuartos. 2 fuelles para la imitación del canto del cuco, y otro más pequeño para el canto de la codorniz. De la firma Beha. Segunda mitad del siglo XIX.

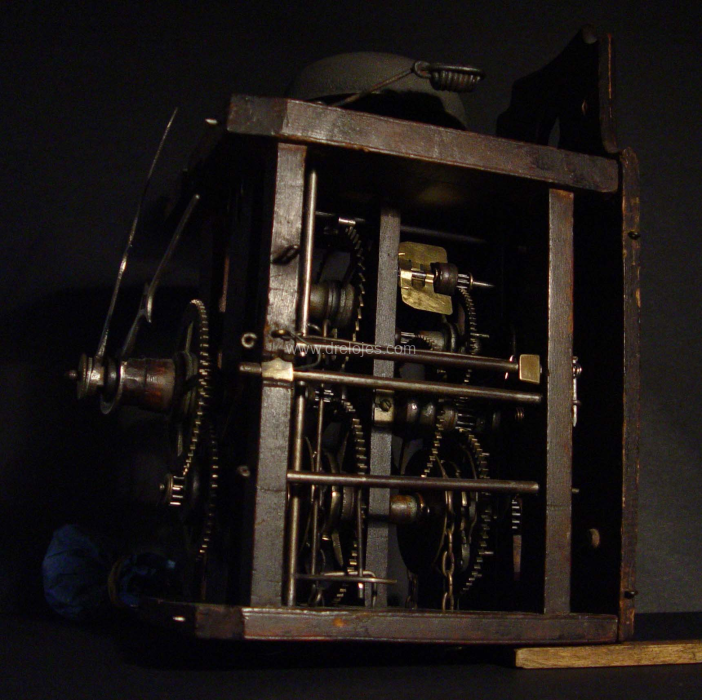

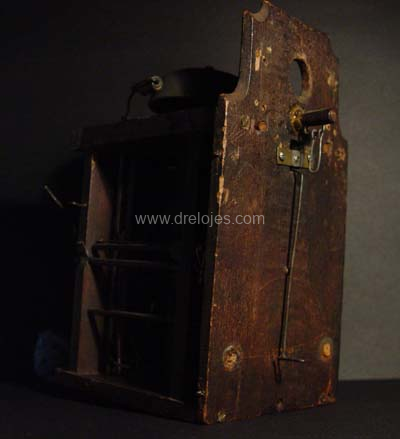

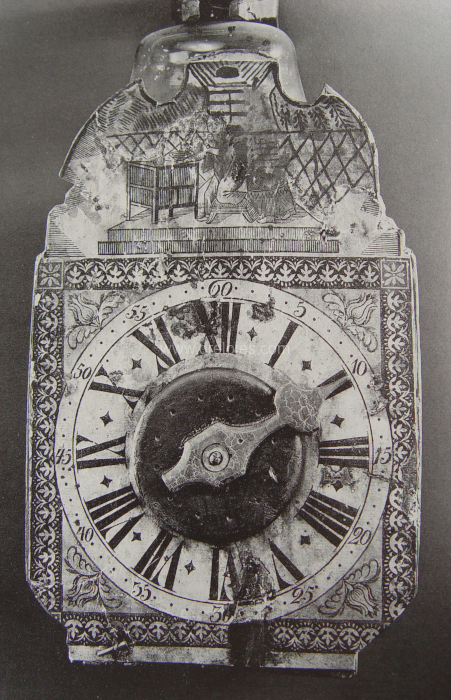

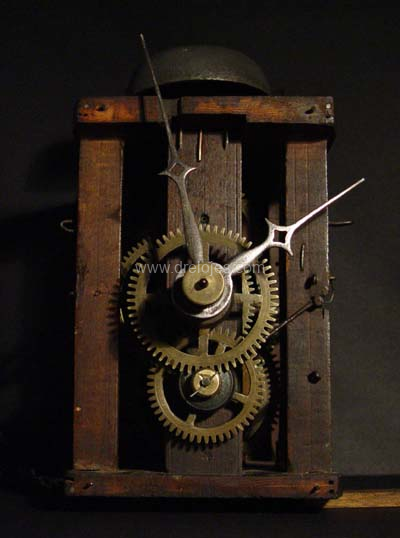

Primitivo reloj a pesas originario de la Selva Negra. Movimiento regulado por foliot. Sonería sobre campana de vidrio. Ruedas dentadas de madera. Primera mitad del siglo XVIII.
Mecanismos de relojes de aniversario

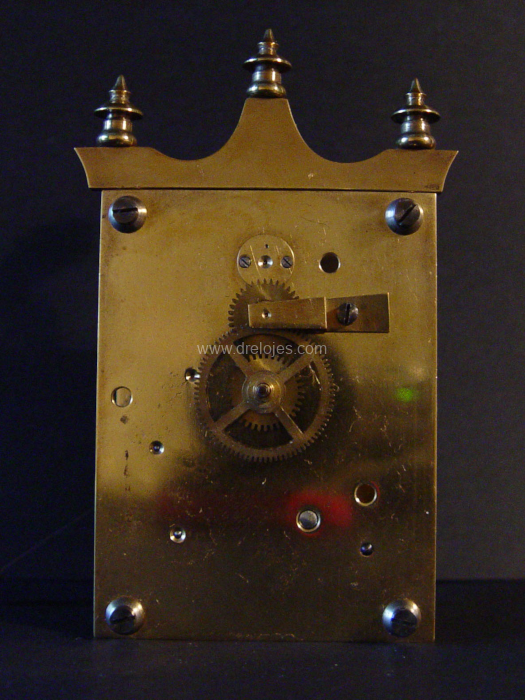

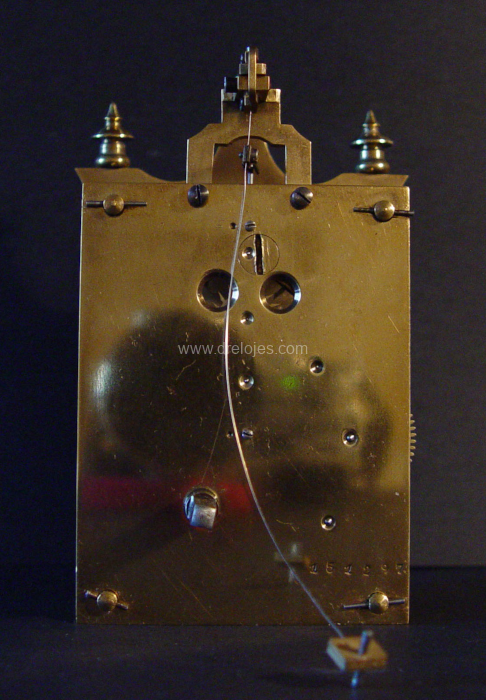

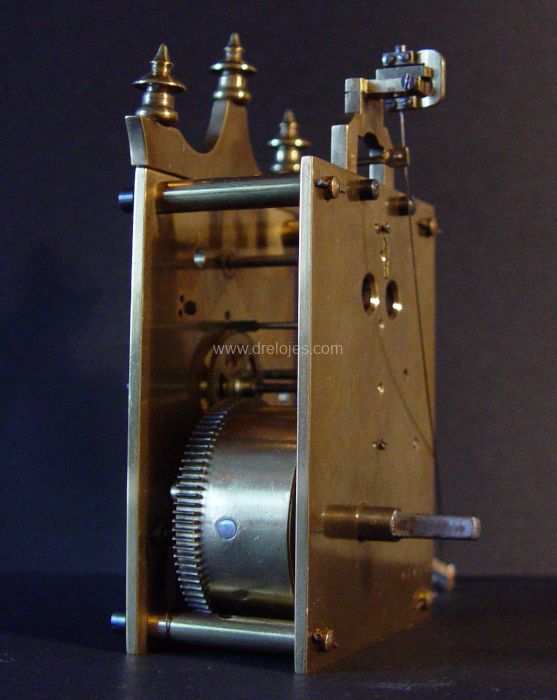

Mecanismo de un reloj de aniversario, de torsión o 400 días. Sin sonería. Escape Graham con paletas regulables. Péndulo de torsión. Años 30 del siglo XX.
Mecanismos de relojes de cuco

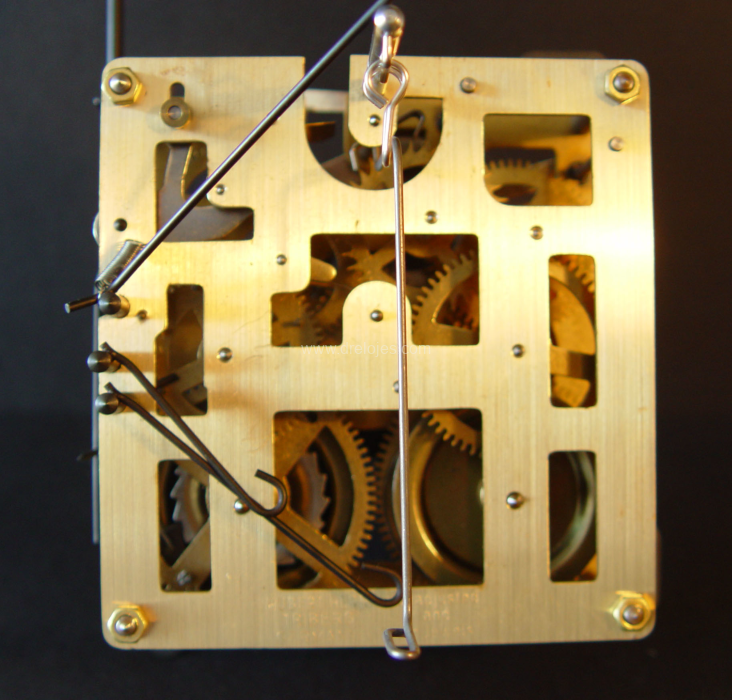

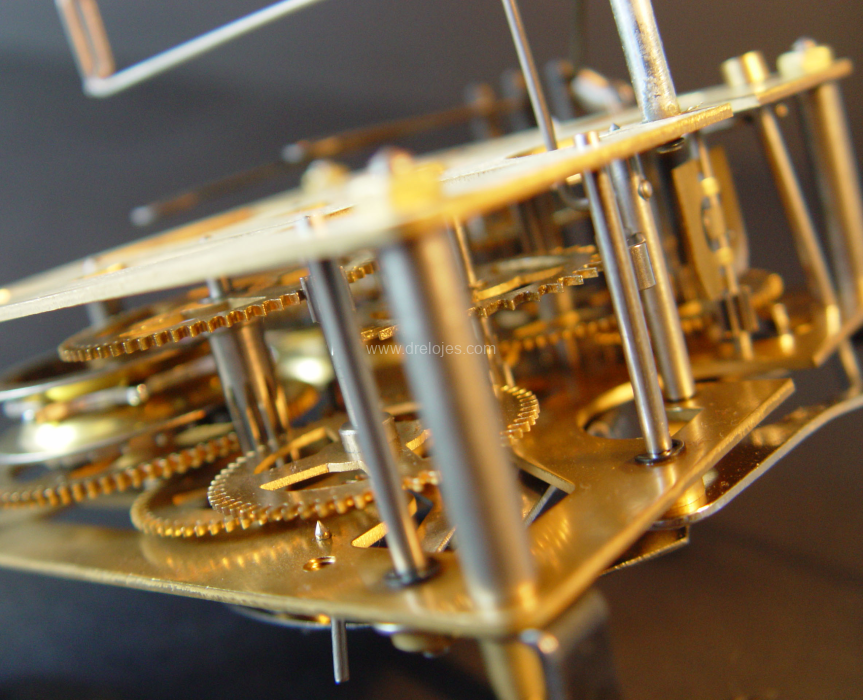

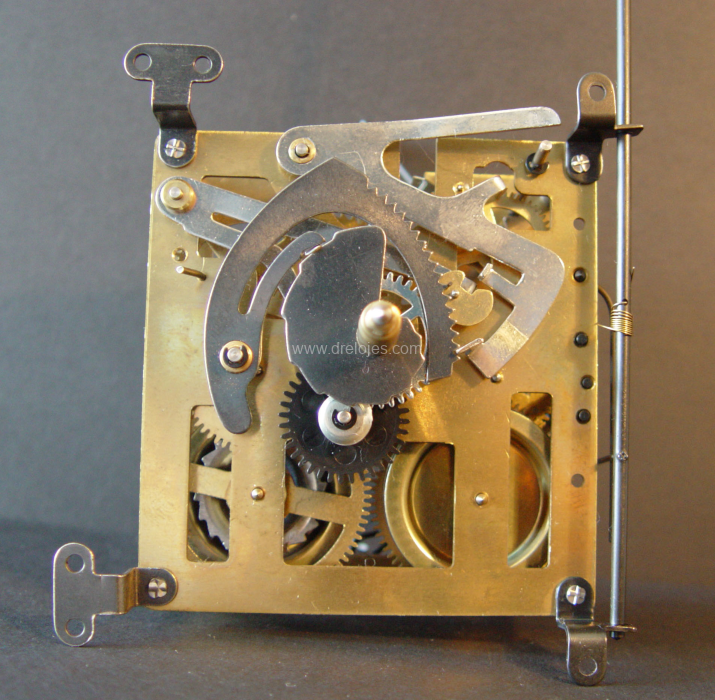

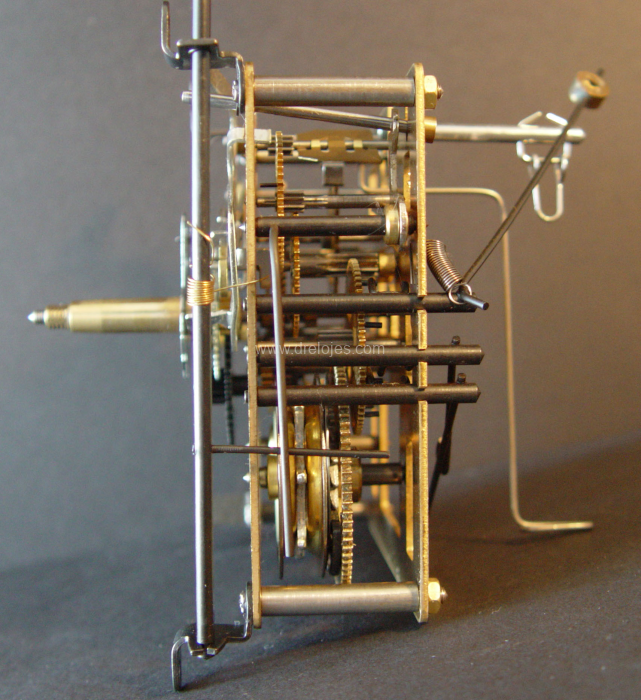

Mecanismo de un reloj de cuco de la firma Hubert Herr. Mecanismo de 8 días a pesas. Escape de áncora regulado por péndulo. Suspensión tipo Selva Negra. Sonería de horas y medias por rastrillo y caracol. Fabricado en 2003.
Mecanismos de relojes de pared

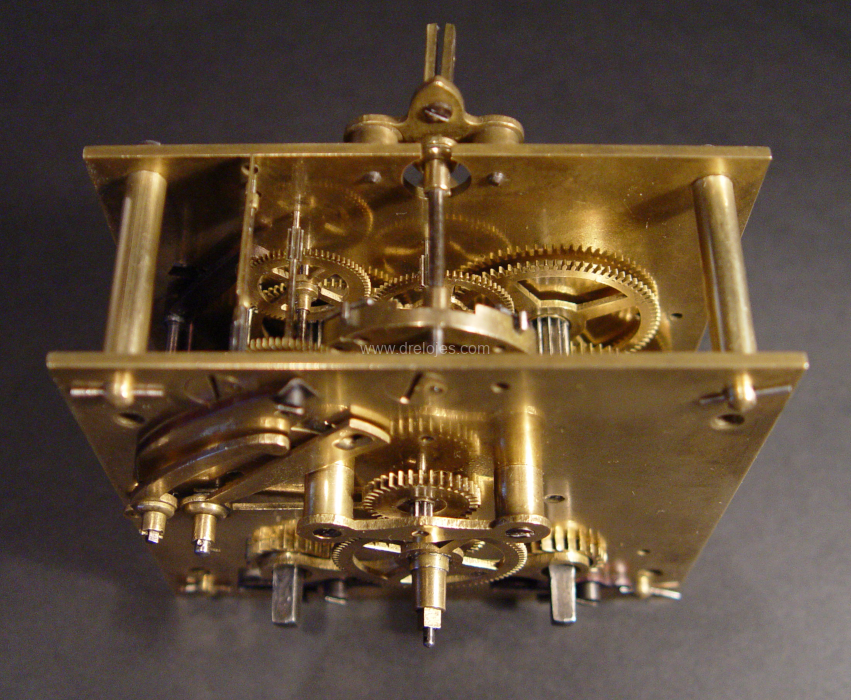

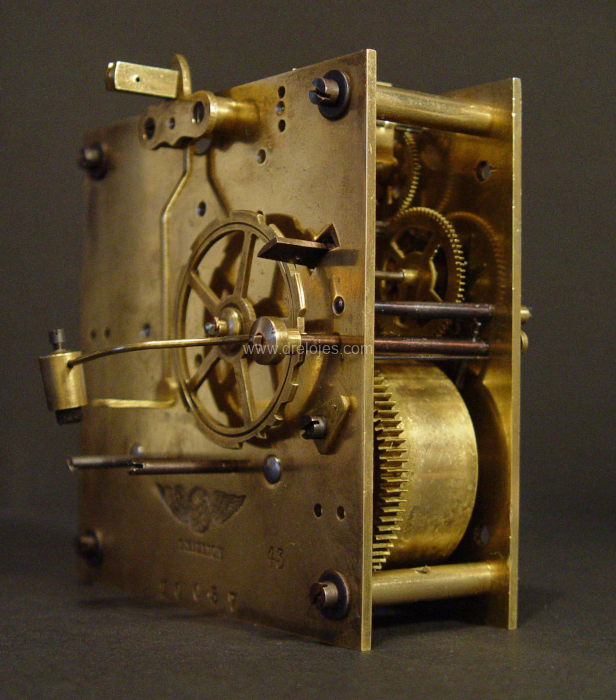

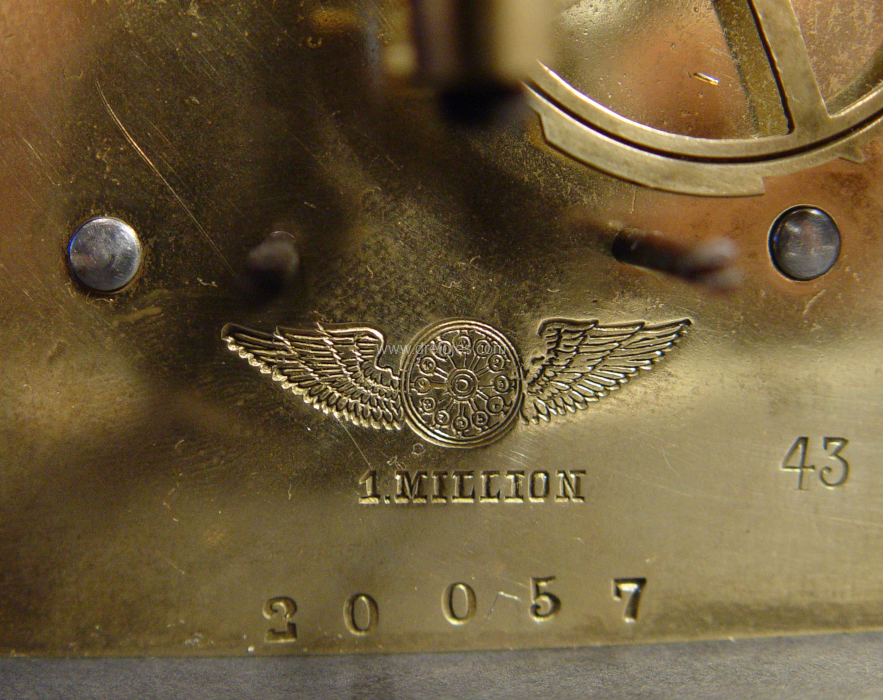

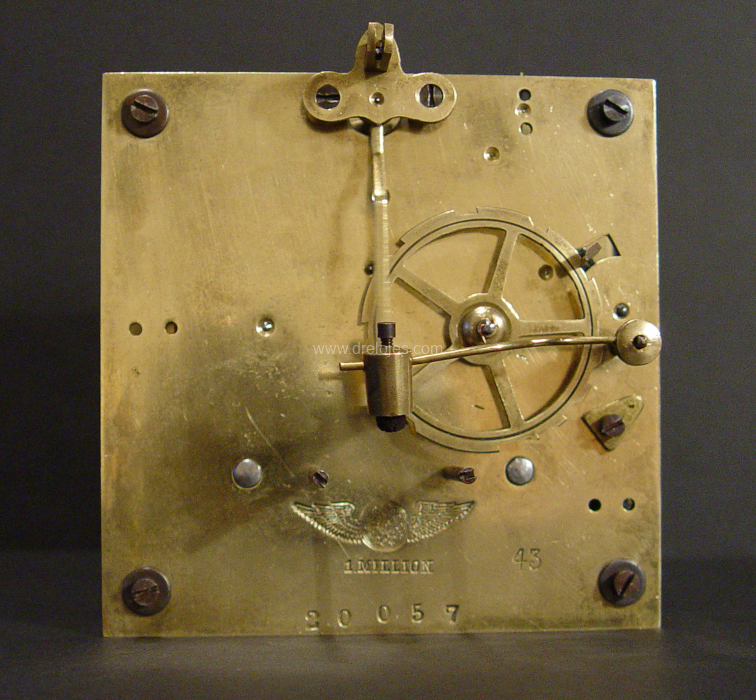

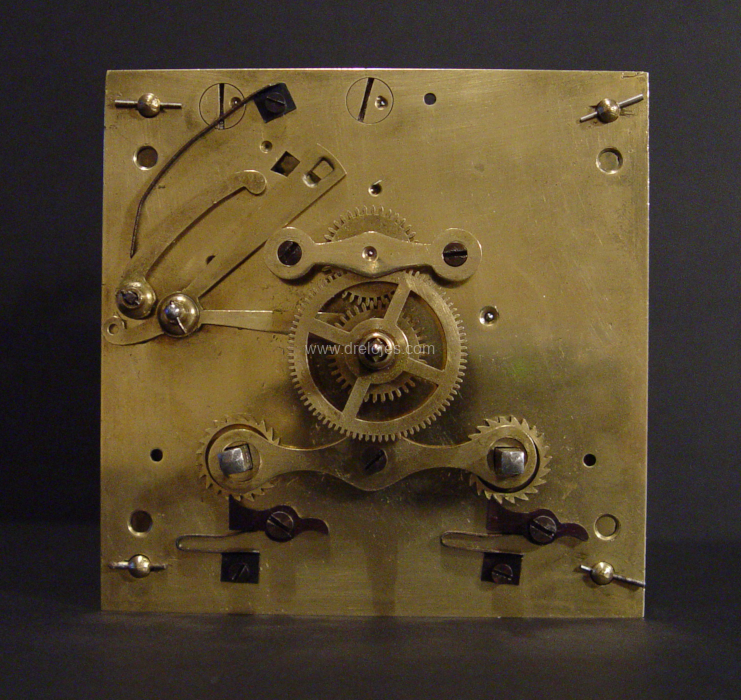

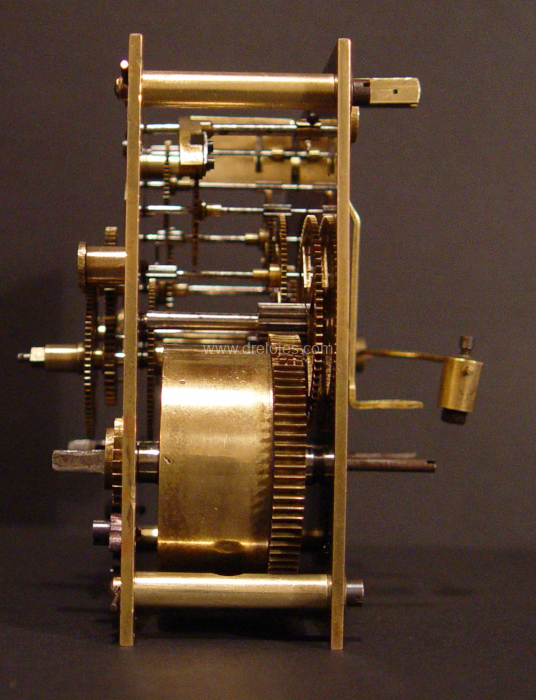

Mecanismo de un reloj de pared de la firma Kienzle. A resortes. Escape Graham regulado por péndulo. Suspensión metálica bilámina. Sonería por rueda contadera sobre gong. Primera mitad del siglo XX.

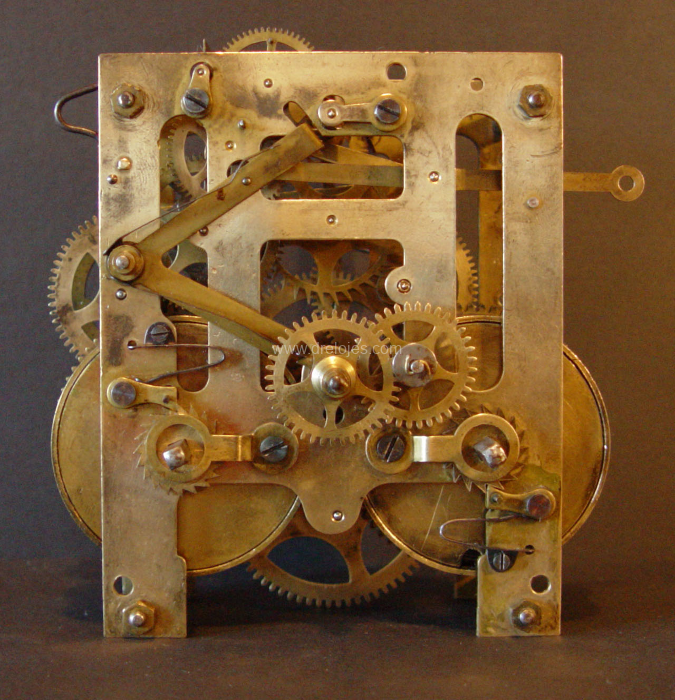

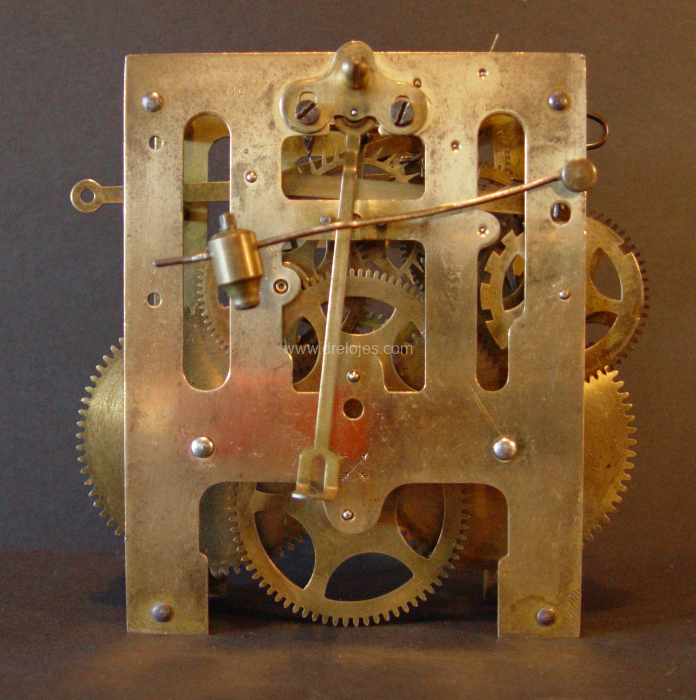

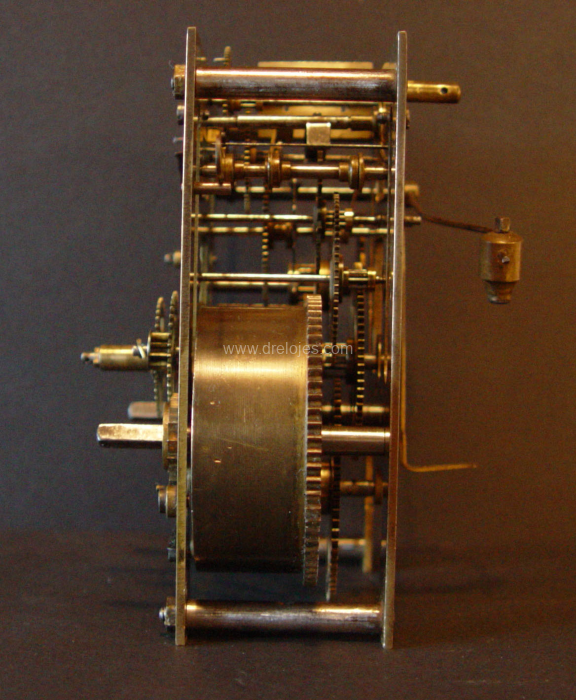

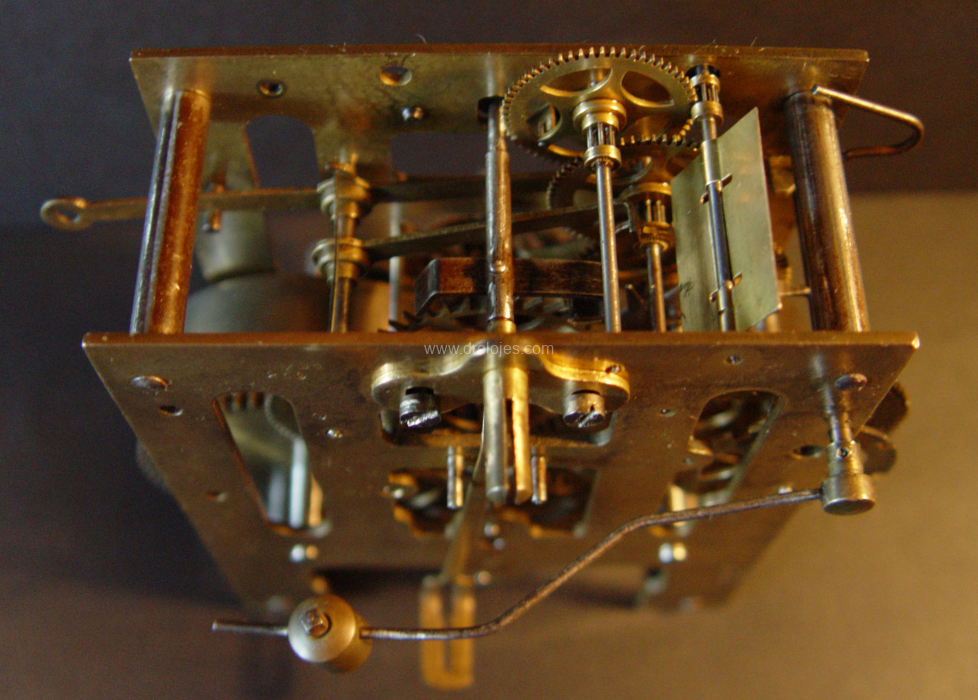

Mecanismo de un reloj de pared de la firma Hamburg American Clock Company. Mecanismo a resortes. Escape de áncora regulado por péndulo. Suspensión de péndulo bilámina de acero. Sonería de horas y medias por rueda contadera sobre gong.
Mecanismos de relojes góticos
Relojes góticos con escape de paletas regulados por foliot.
Mecanismos de relojes ingleses de caja alta

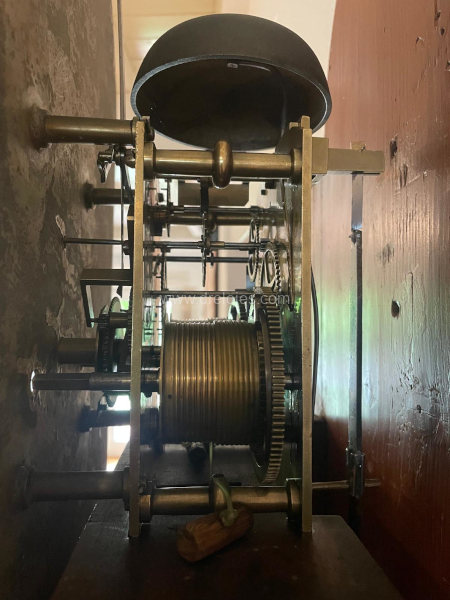

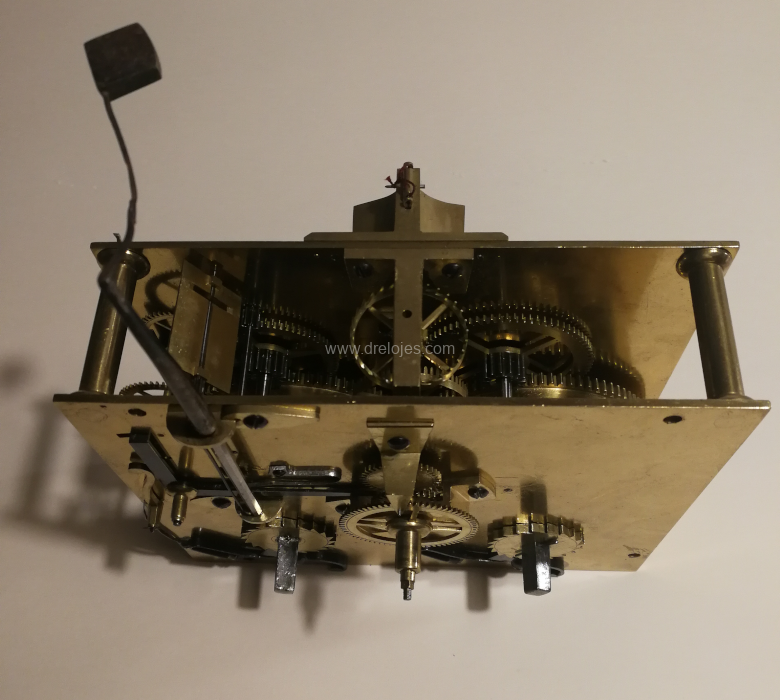

Mecanismo de un reloj inglés de caja alta o antesala. Sonería por rueda contadera sobre campana. Escape de áncora con retroceso. Regulación por péndulo.
Mecanismo de un reloj inglés de caja alta o antesala. Sonería por rastrillo y caracol sobre campana. Escape de áncora con retroceso. Regulación por péndulo.
Mecanismos de relojes carillón

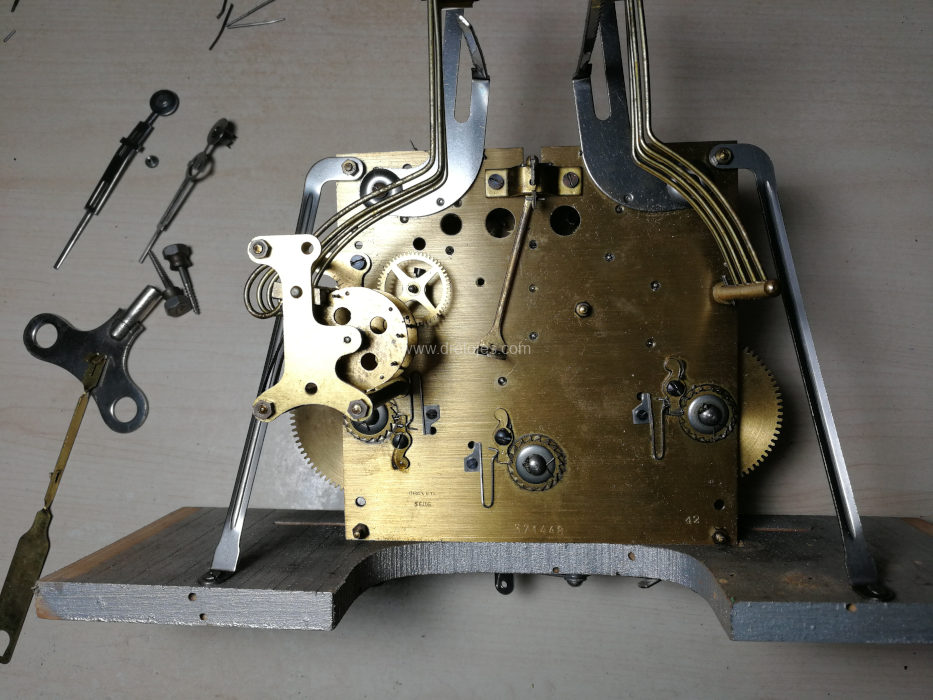

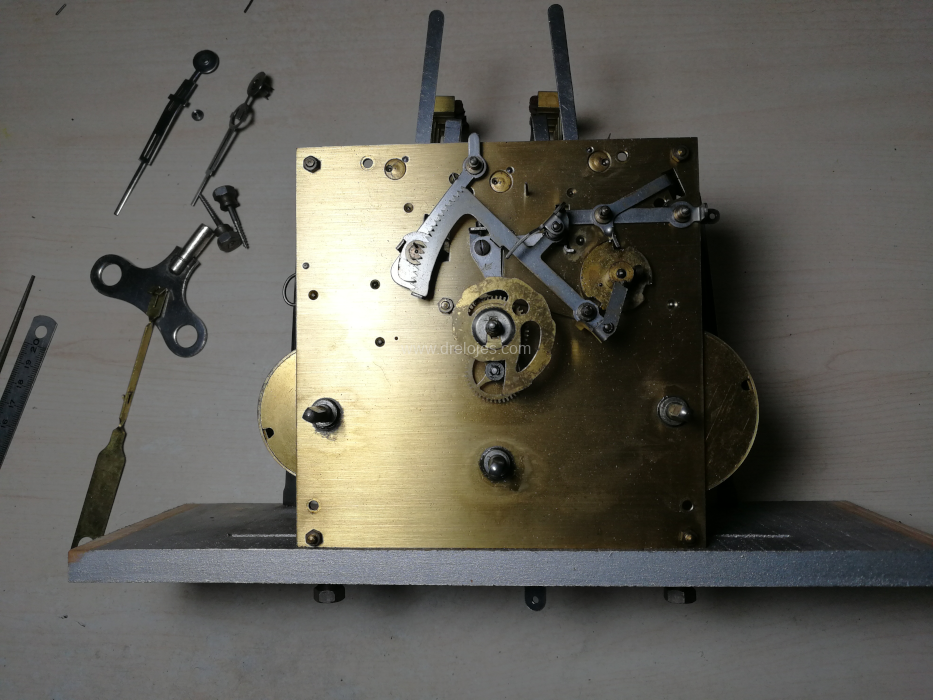

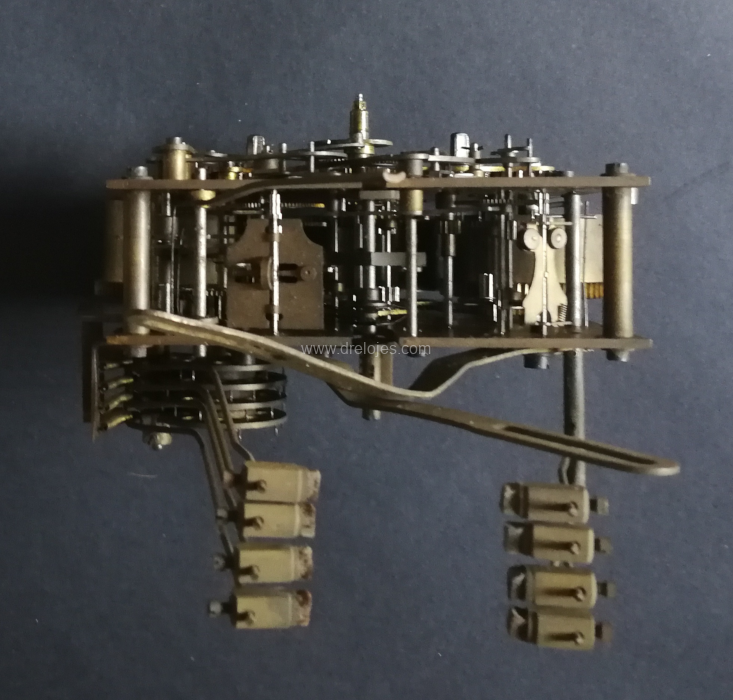

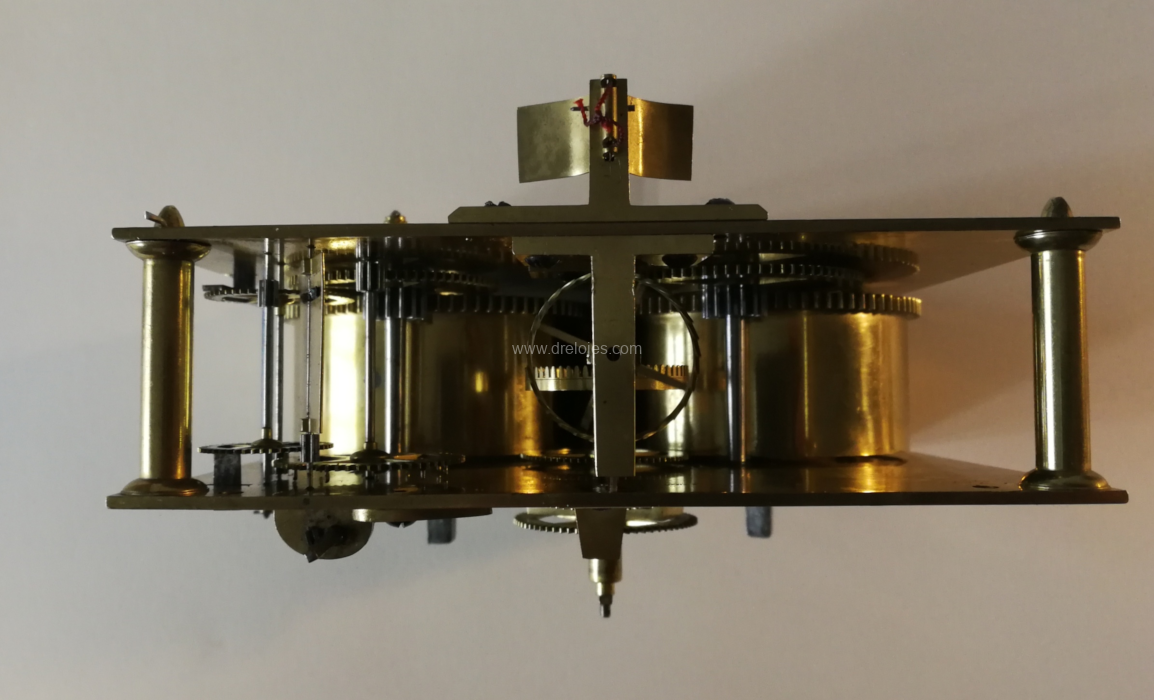

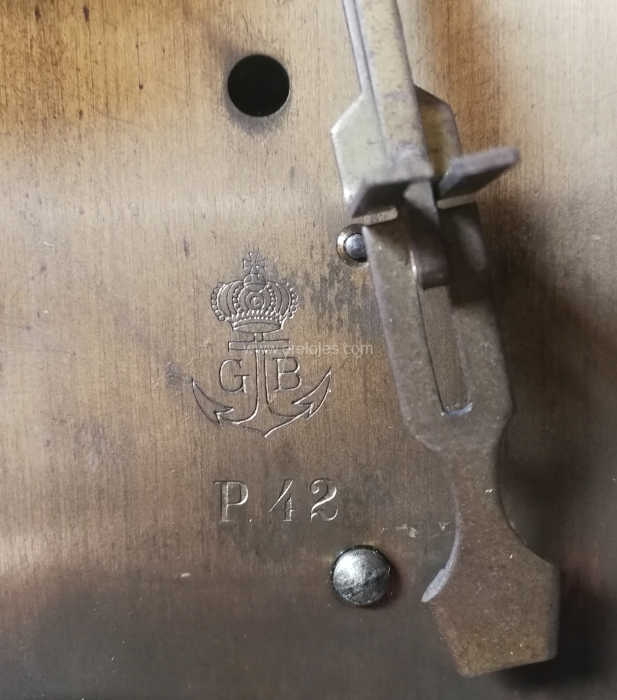

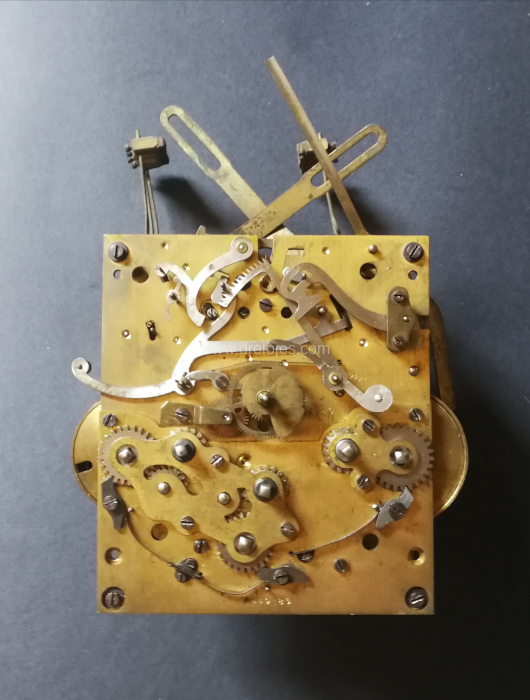

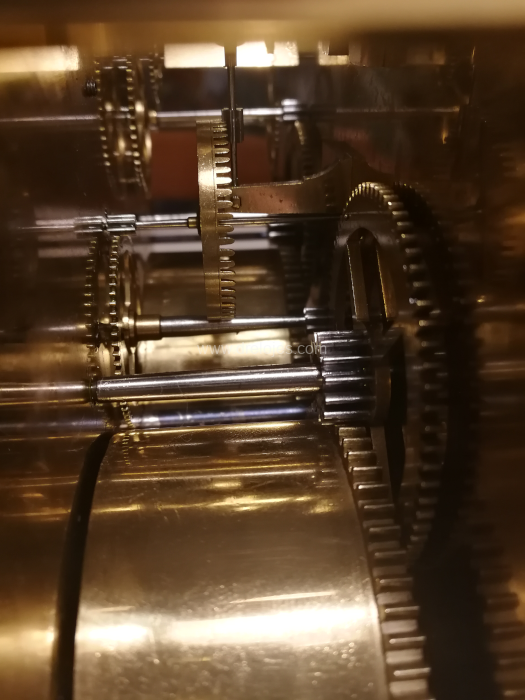

Mecanismo de un reloj alemán del siglo XIX, de la firma Gustav Becker. Mecanismo carillón con sonería Westmisnter a los cuartos. Escape de áncora tipo Graham con paletas ajustables. Regulación por péndulo. En la última imagen vemos un detalle de la platina trasera con el anagrama del fabricante. Este mecanismo corresponde a un reloj de pared.
Gustav Becker (1819 – 1885) fundó su primer taller de relojería en 1847, en Friburgo/Silesia Ringstr. 27. Sus relojes son de excelente calidad.
