Los relojes se han hecho a lo largo de la historia de una enorme variedad de tipos. Uno de ellos, ciertamente curioso, es el que llamamos en inglés “Flying pendulum clock”, reloj con péndulo volador. En el, vemos en su parte superior, una pequeña esfera metálica suspendida de un hilo (o cadenita), que se enrolla y desenrolla consecutivamente en unas varillas verticales situadas a ambos lados. El movimiento del dispositivo es tan curioso que atrae poderosamente la atención del observador.
Tabla de contenidos
Reproducción de un reloj con péndulo volador

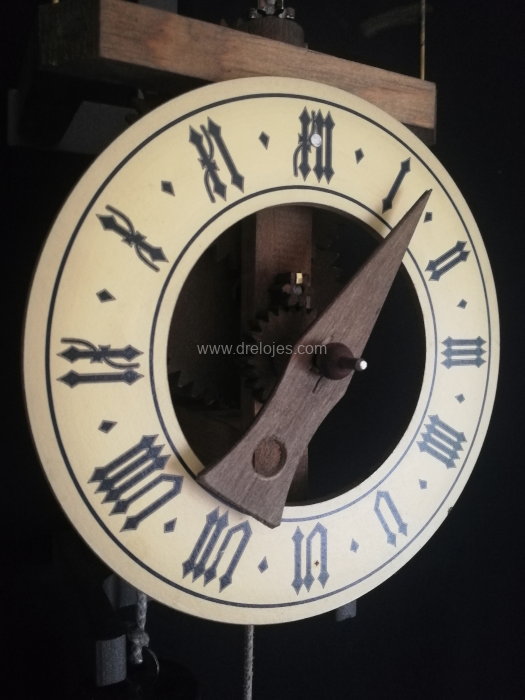

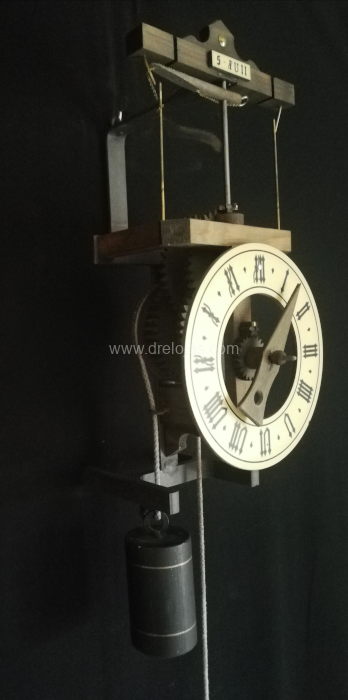

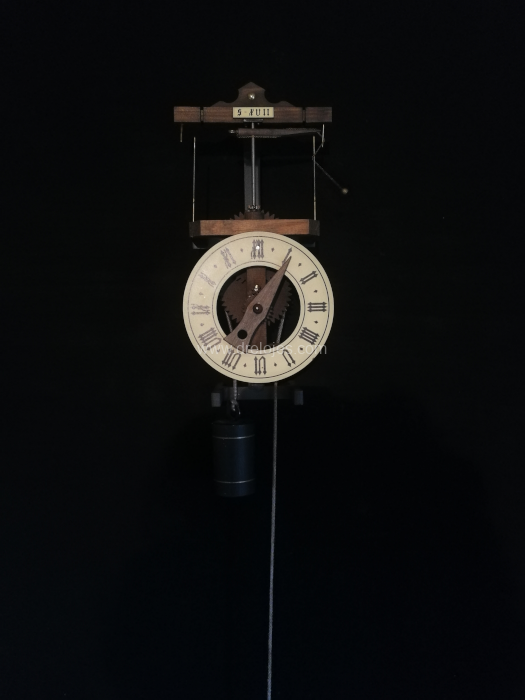

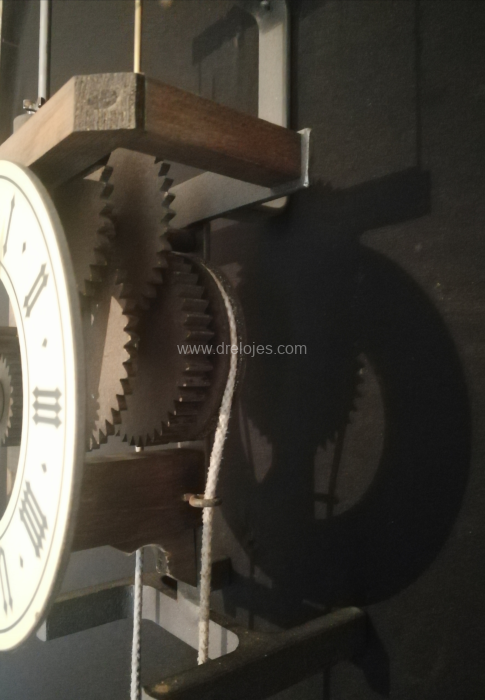

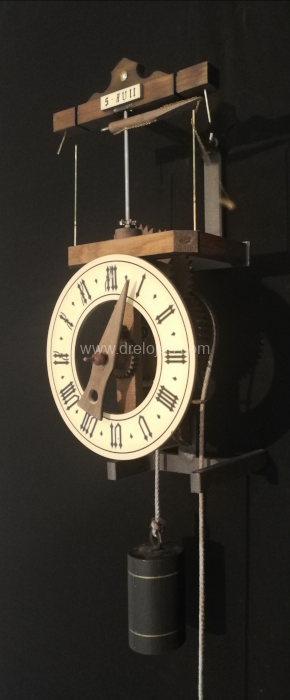

El reloj que se muestra es moderno. Se trata de una pieza en la que el escape y regulador es del tipo “Flying pendulum”. Es un reloj de pared, de una sola aguja, con fuerza motriz obtenida a partir de una pesa. En realidad a partir de dos pesas de distinto peso, siendo la fuerza motriz la diferencia de peso entre ambas. Este tipo de escapes también se denominan centrífugos.
Galería de imágenes del reloj
Mecanismo del escape y regulador

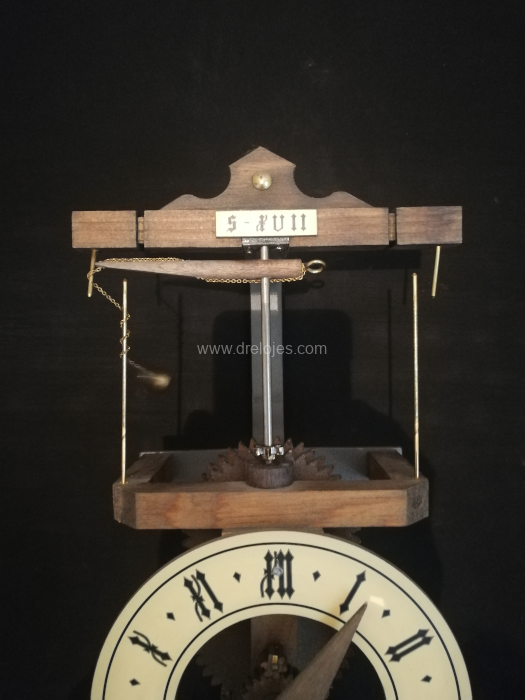

El reloj tiene un ingenioso dispositivo que hace la función de escape y regulador, inventado y patentado por Alder Christian Clausen en la segunda mitad del siglo XIX. Consiste en una pequeña esfera metálica suspendida de una cadenita, que es impulsada por un brazo giratorio accionado por el mecanismo del reloj. La cadena se encuentra en la trayectoria de su movimiento – a ambos lados – dos varillas verticales rectas, en las cuales se enrolla y desenrolla. De esta forma, la pequeña esfera y su cadena, detienen el movimiento del brazo giratorio, y lo liberan de forma consecutiva.
Funcionamiento del escape y regulador
Alder Christian Clausen
Christian Clausen patentó este escape y regulador en 1883. A los relojes que tienen este tipo de escapes se les llama se les llama “Flying pendulum clocks”, que traducimos como “relojes con péndulo volador”. También se les llama “Ignatz flying pendulum clocks”. Un coleccionista de relojes, el doctor Hugh Grant Rowell, se refirió a este reloj como: “The craziest clock in the world”, -el reloj más loco del mundo- y lo llamó Ignatz clock, por el personaje Ignatz mouse de la tira cómica Krazy Kat que se publicó en Estados Unidos entre 1913 y 1944.

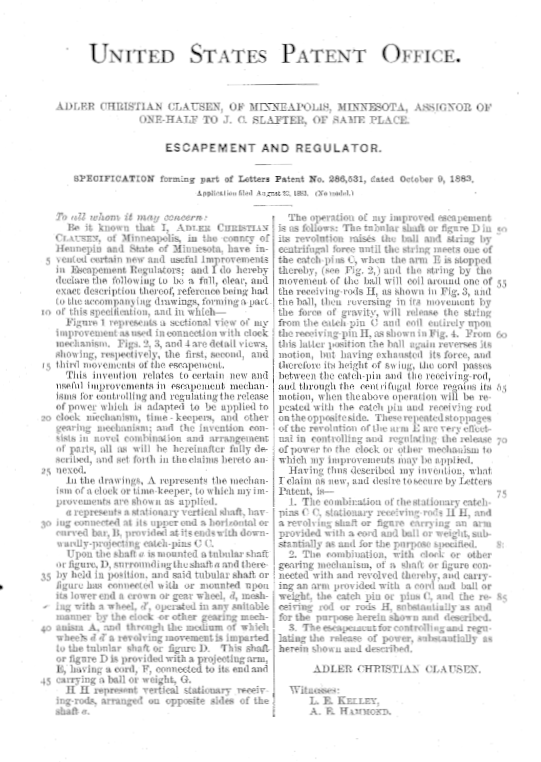

Patente No. 286531

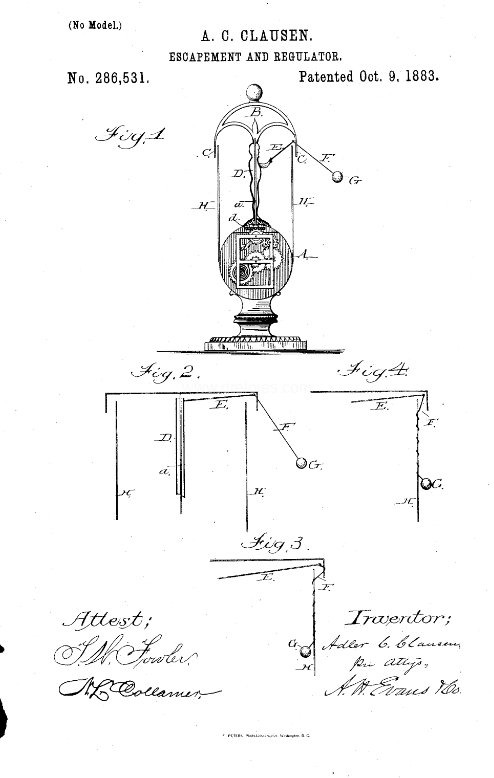

Texto y dibujos del escape y regulador de Clausen, recogidos en su patente.

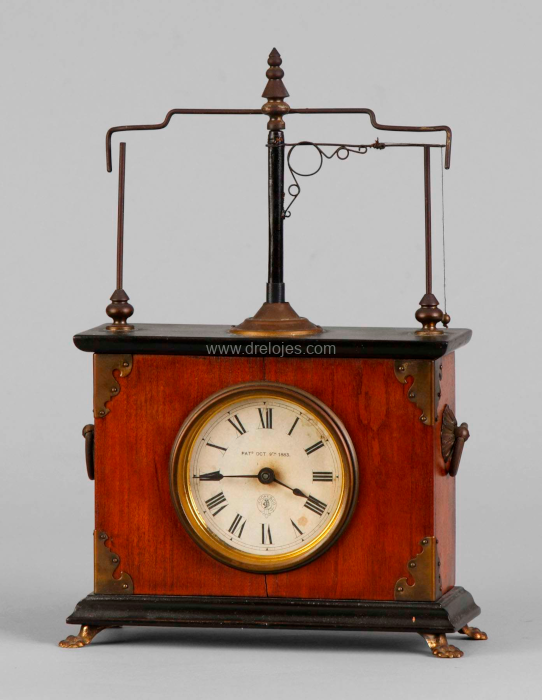

Jerome Ignatz Flying Pendulum Clock
La firma New Haven Clock Company fabricó relojes con el escape y regulador de Clausen, entre los años 1884 y 1885. No tuvieron éxito debido a su baja precisión. La firma Horolovar fabricó reproducciones de estos relojes desde 1959 hasta 1979.
