Reloj de cuco de la Selva Negra

5/5 - (1 voto)

Reloj Beha Nº 510

Reloj de cuco antiguo de estilo gótico, de la firma Beha. Cerca de 1870. Reloj a resortes. Sonería de horas y medias sobre gong;  flautas y fuelles para producir la imitación del canto del cuco al dar las horas. Movimiento regulado por péndulo. Escape de áncora con retroceso. Caja en nogal

Piezas del mecanismo

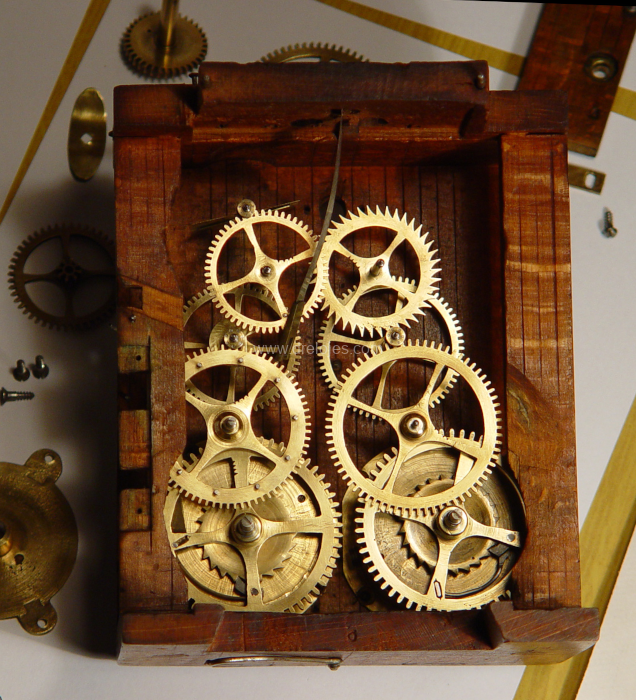

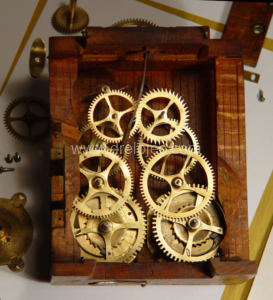

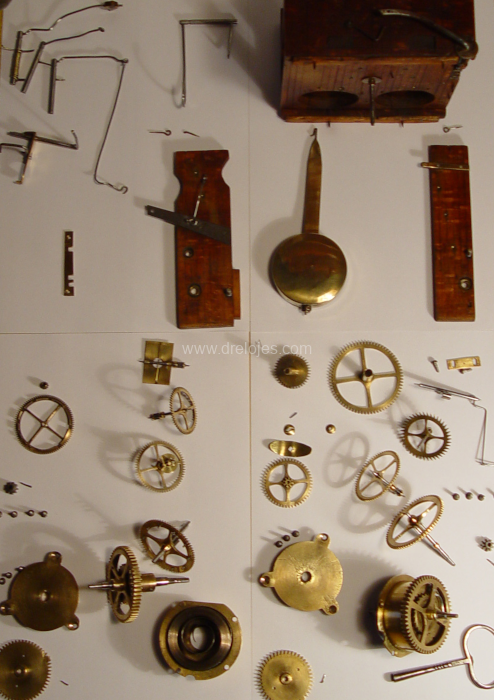

Se desmonta completamente el mecanismo para limpiar las piezas. En la imagen de la izquierda vemos: ruedas dentadas, piñones, barriletes péndulo, platinas de madera, palancas de accionamiento de los fuelles, etc.

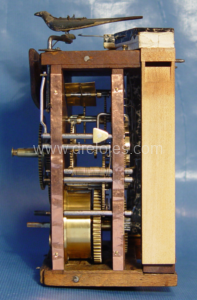

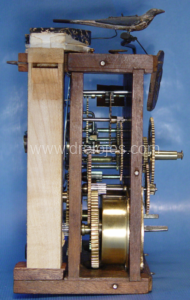

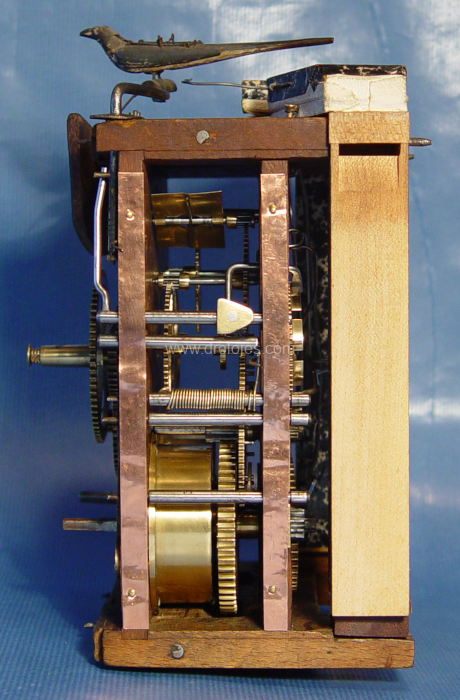

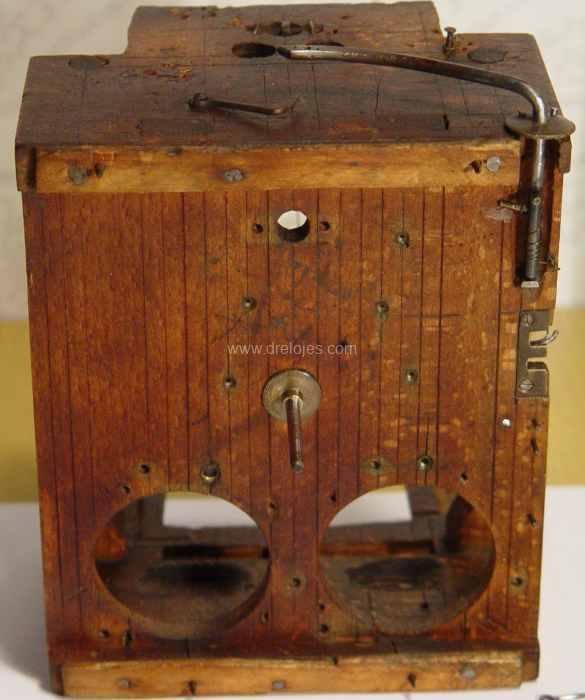

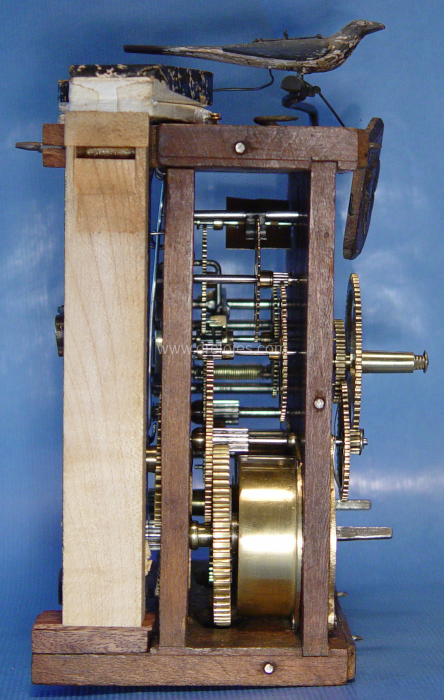

Imágenes tomadas durante el montaje del mecanismo. Como es habitual el mecanismo se compone de dos partes: el movimiento y la sonería. La estructura del mecanismo es de madera de haya.

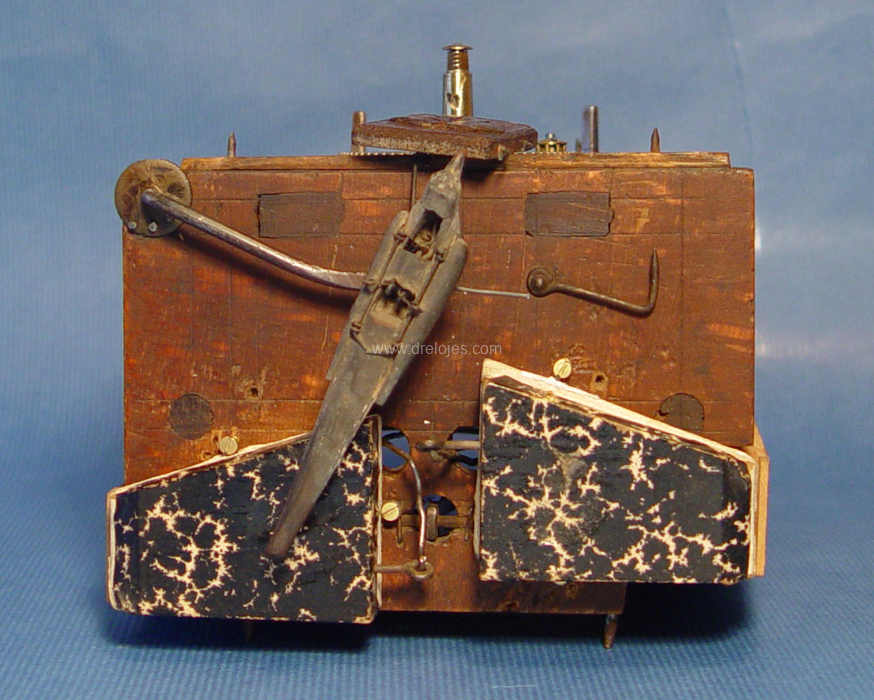

Autómata original de madera, con movimiento de las alas y el pico. Los fuelles introducen el aire en las flautas para producir las dos notas características del canto del cuco.

El mecanismo a resortes tiene una autonomía de marcha de aproximadamente 50 horas.

Reloj de cuco de mesa

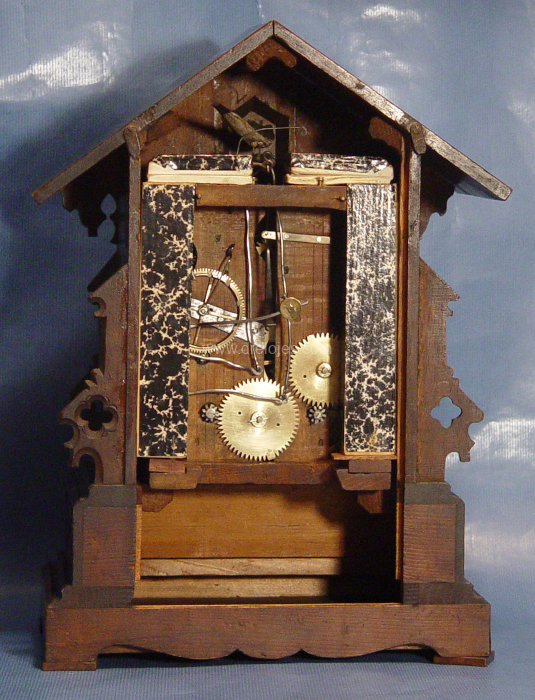

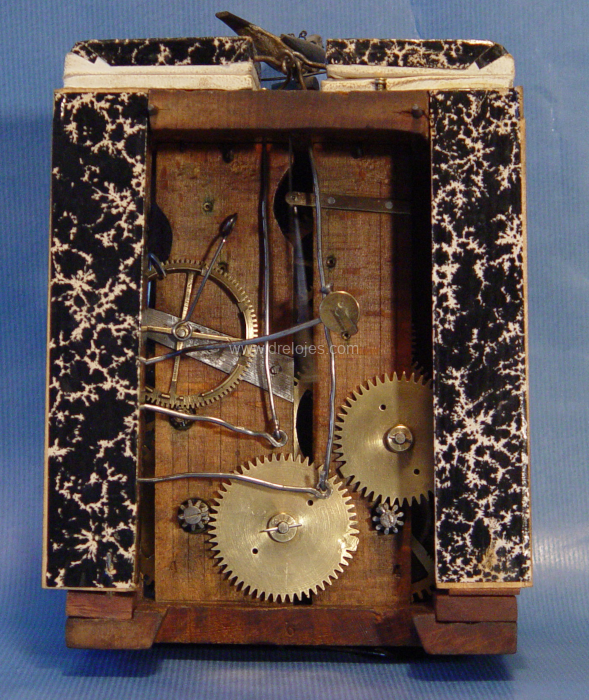

Vista del interior del reloj, sin la tapa posterior.

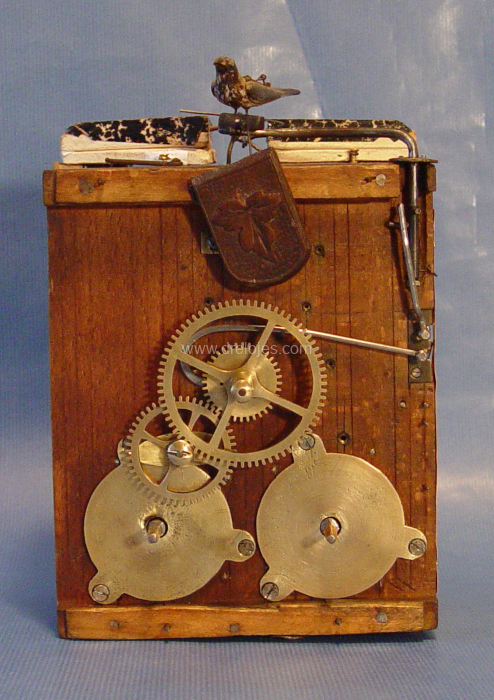

Vemos en la parte trasera del mecanismo, dos ruedas dentadas cuya función es proteger a los muelles reales al dar cuerda al reloj. En ellas hay un tope que limita el número de vueltas que podemos dar a los muelles reales. Se trata de un sistema sencillo, pero muy efectivo.
