Reloj de torre de la iglesia de Valderredible

5/5 - (1 voto)

Reloj de torre de una iglesia de Valderredible, en la provincia de Santander, España.

Video de funcionamiento del escape

Escape de áncora con retroceso.

El movimiento tiene escape de áncora y está regulado por péndulo. La sonería es por sistema de rueda contadera.

La fuerza motriz para el movimiento y la sonería la aporta el peso de dos piedras talladas de gran tamaño. Antes de la invención de los muelles reales, la energía para el funcionamiento de los relojes mecánicos se obtenía de la fuerza de la gravedad.

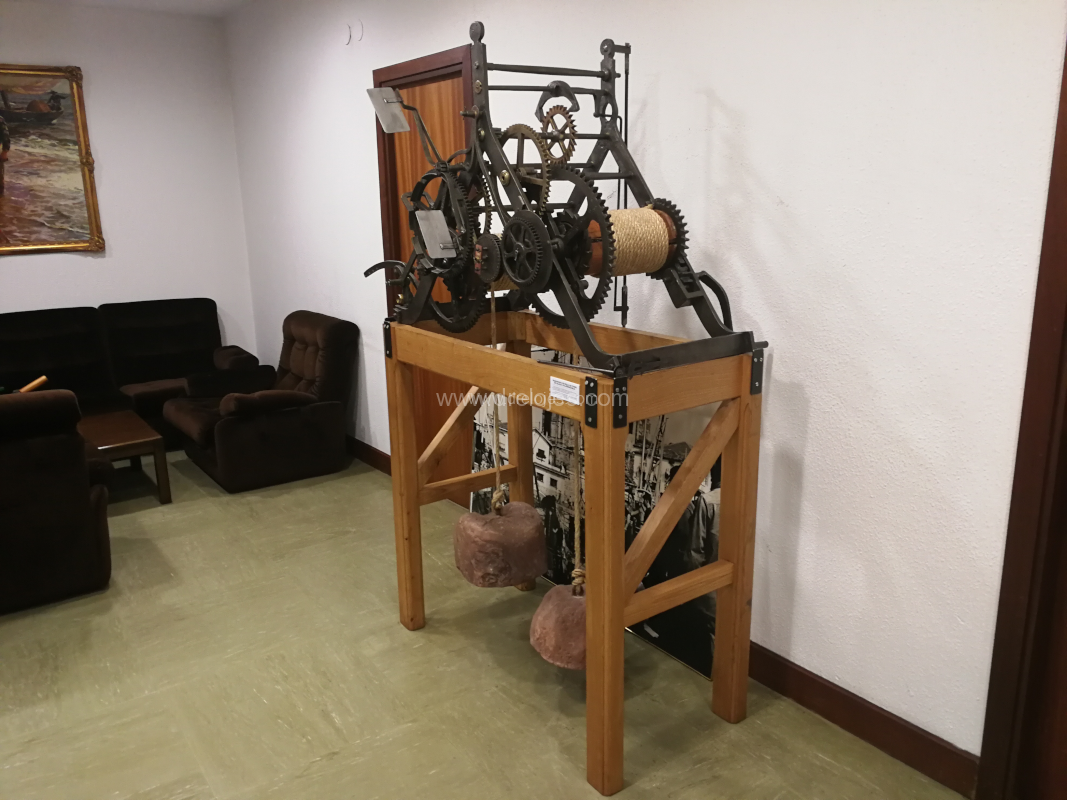

Reloj de torre de iglesia de Valderredible

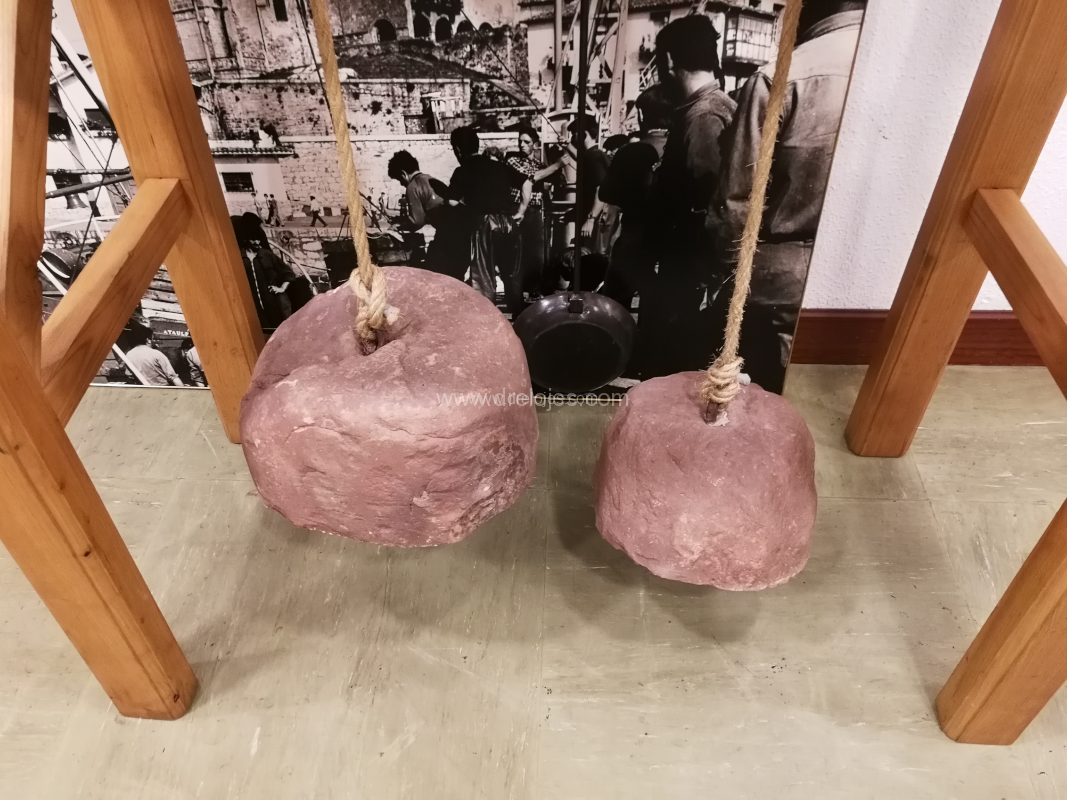

Pesas para aportar las fuerzas motrices al reloj

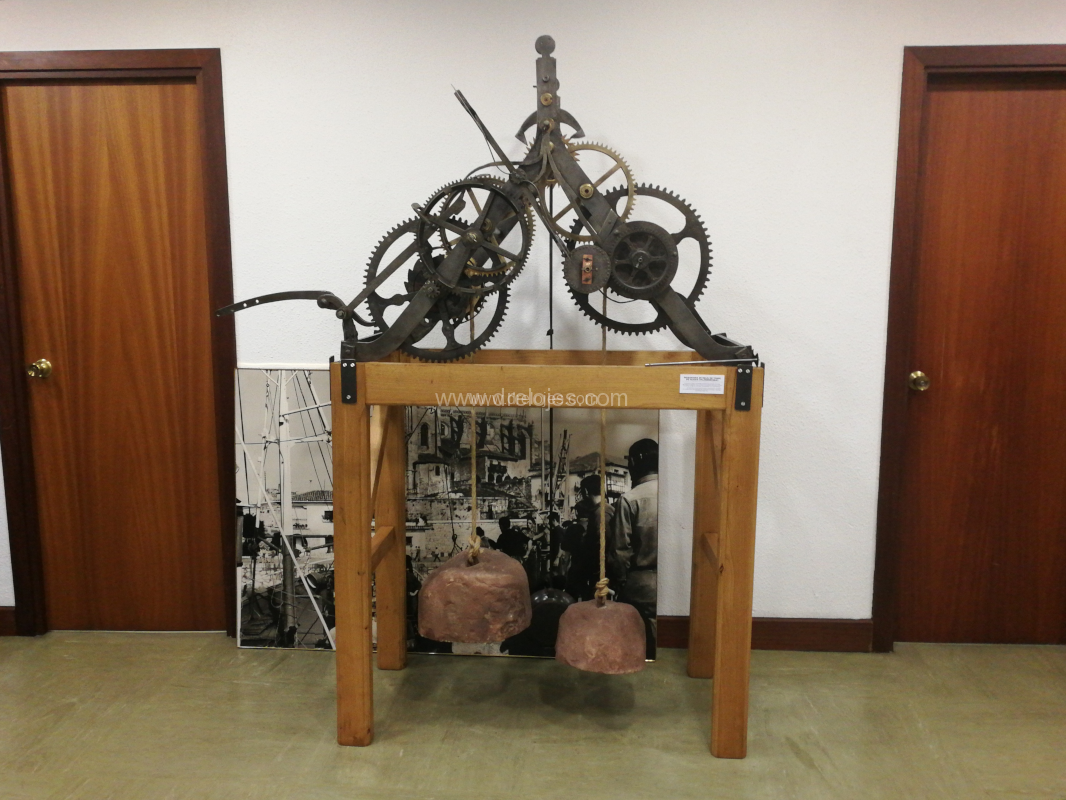

Reloj de torre de iglesia de Valderredible

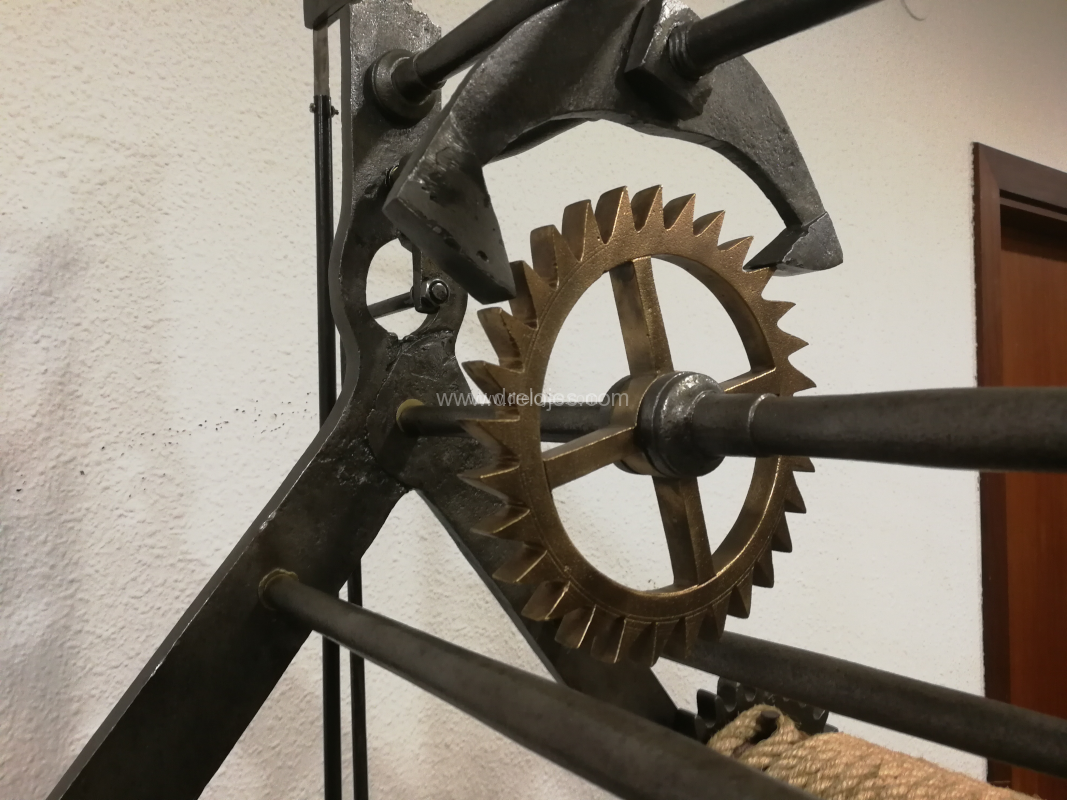

Escape del reloj: áncora y rueda de escape

A la izquierda vemos la rueda de escape y el áncora del reloj. La función del escape es hacer que los movimientos de rotación de todos los elementos del rodaje del movimiento no giren de forma continua sino discreta. El regulador, el péndulo, determina la frecuencia del escape, mediante su periodo de oscilación.

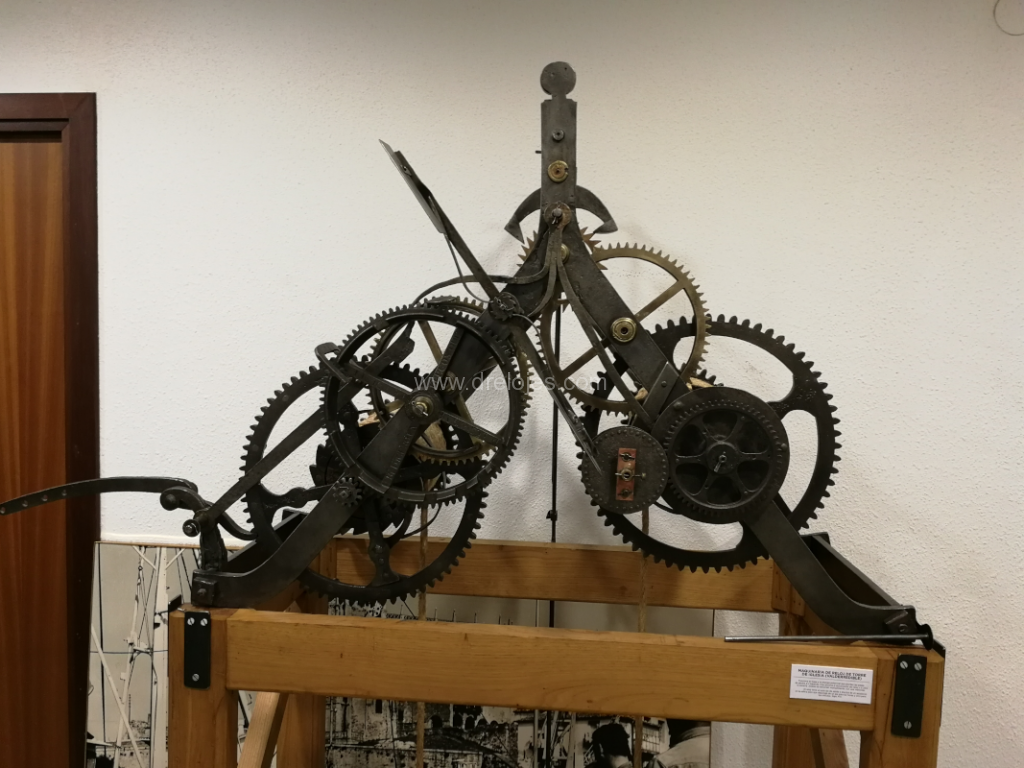

Vista frontal del mecanismo en el observamos los dos trenes de engranajes: movimiento (a la derecha de las imágenes) y sonería (a la izquierda)

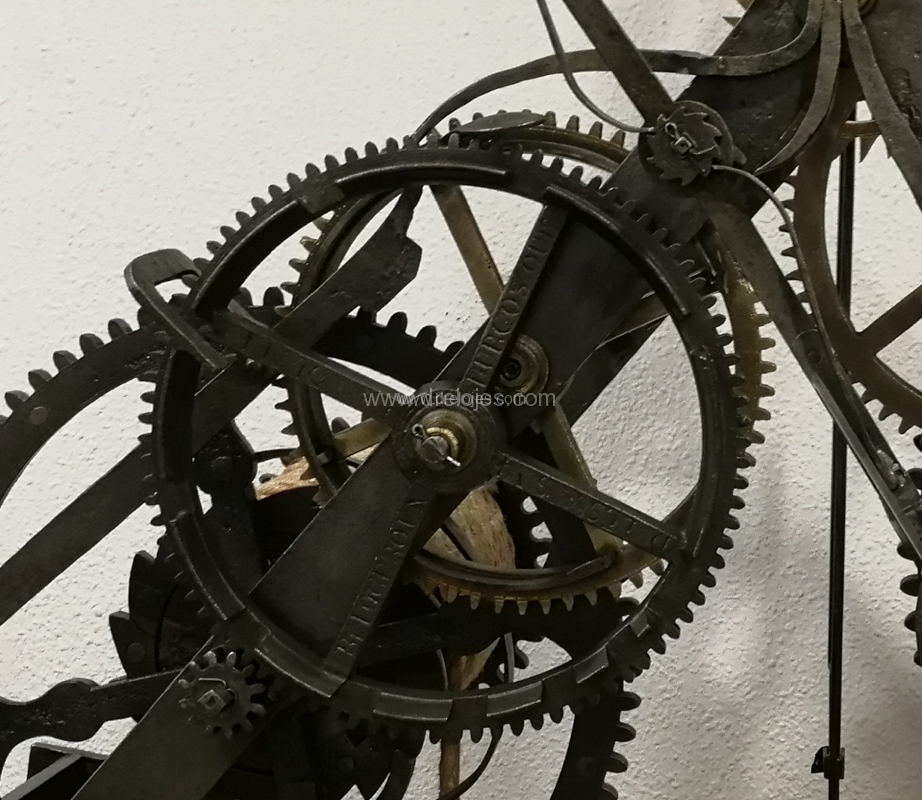

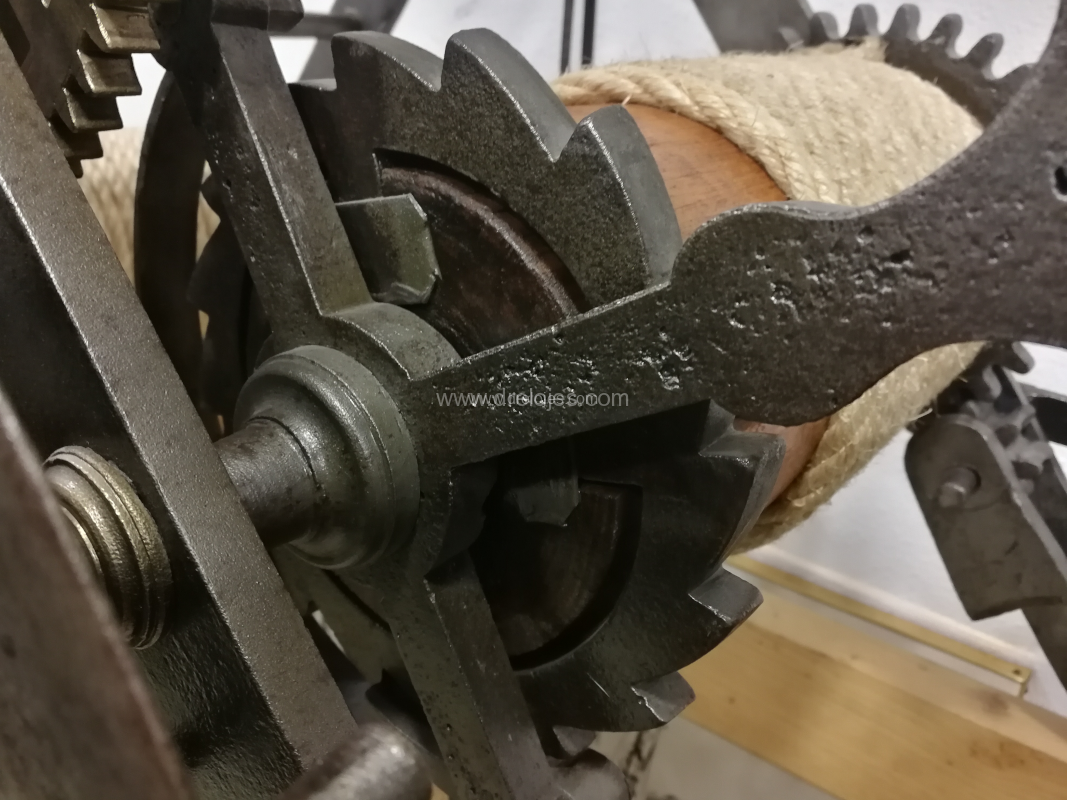

En esta imagen podemos apreciar la rueda de trinquete y el trinquete del movimiento. La función de este mecanismo es la permitir el giro del eje en un sentido e impedirlo en el contrario.

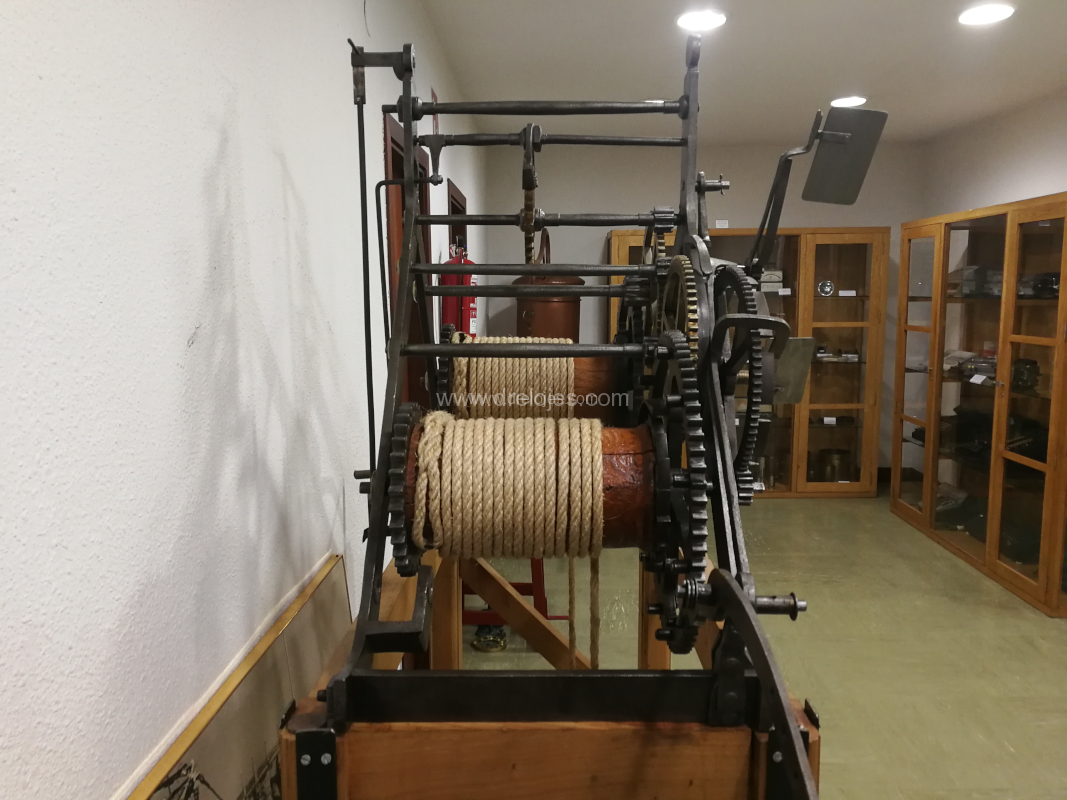

En estas imágenes vemos el mecanismo desde otro ángulo. Estos relojes, auténticas maravillas de la Mecánica, deberían conservarse. Lo ideal sería mantenerlos en el emplazamiento en el que estuvieron siempre; y si ello no fuera posible, al menos deberían conservarse en algún lugar seguro.

Detalle del sistema para remontar las pesas mediante la utilización de una llave manivela.

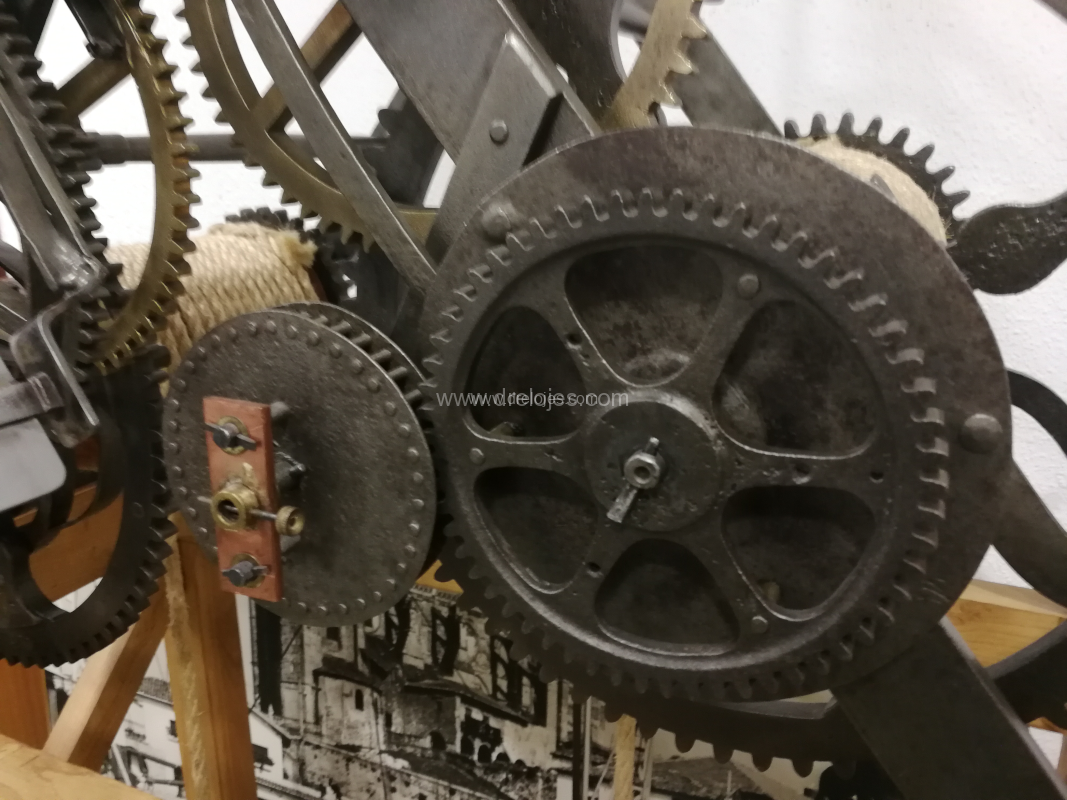

Primer plano de la rueda contadera. Esta rueda es la que determina el número de toques horarios que da el reloj.

Reloj de torre de la iglesia de Valderredible

Rótulo identificativo del reloj.
